Highlights:
- SatPal™ iOS oder Android App + SatPal™ Controller
- Sat Finder, zum einfachen Ausrichten der Satellitenantenne (GPS-basiert)
- Sat Meter mit Echtzeit-Spektrumanalysator. Anzeige von Signalpegel, MER, C/N, LM, BER und PER
- Einsetzbar mit Universal, oder Unicable™/ dCSS (EN50494/EN50607) LNBs
- Erstellen von Installationsreports für Email-Versand mit Inventarliste, Fotos, Messwerten und mehr
- Unicable II™/ Programmier- und Diagnosewerkzeug *
- Stromversorgung über Akku, STB oder AC/DC Adapter
- Leichte und mobile Lösung für den Monteur vor Ort
* Nur für Invertos Unicable II™ kompatible ODU-Produkt
Die SatPal™ Lösung

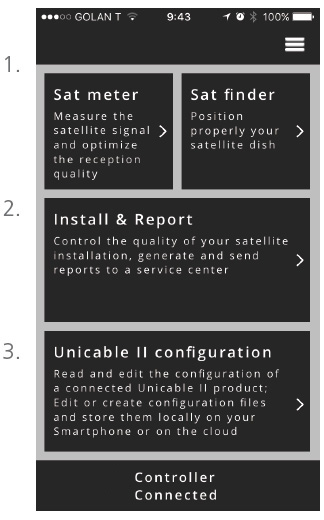

SatPal™ Controller, zusammen mit der SatPal™ App, ist ein Multifunktionswerkzeug für die Satellitenantenneninstallation, der es Monteuren und DTH-Betreibern ermöglicht die Qualität ihrer Installationen zu kontrollieren, zu diagnostizieren, zu protokollieren und zu programmieren *. Es enthält einen Sat Finder, ein professionelles Sat Meter, sowie einen einzigartigen Assistenten der detaillierte Reports erstellt.

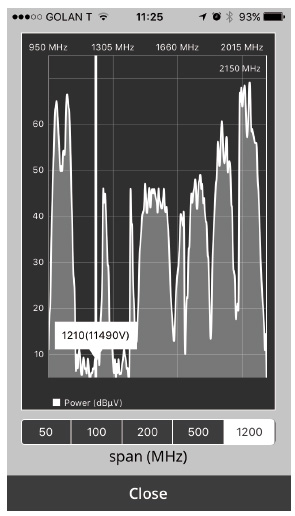

Die Sat Finder-Funktion, unterstützt durch GPS-Signale, hilft dem Monteur die Satellitenantenne durch die exakte Anzeige von Azimut- und Höhenwinkel sowie dem Neigungswinkel für den LNB schnell auszurichten. Das Sat Meter verfügt über einen Echtzeit-Spektrumanalysator und ermöglicht professionelle Messungen von Signalstärke und Qualität, MER, BER, PER, C/N und Link Margin. Ein optional einschaltbarer Summer unterstützt die Empfangsleistung zu optimieren, basierend auf Signalpegel und Signalqualität.

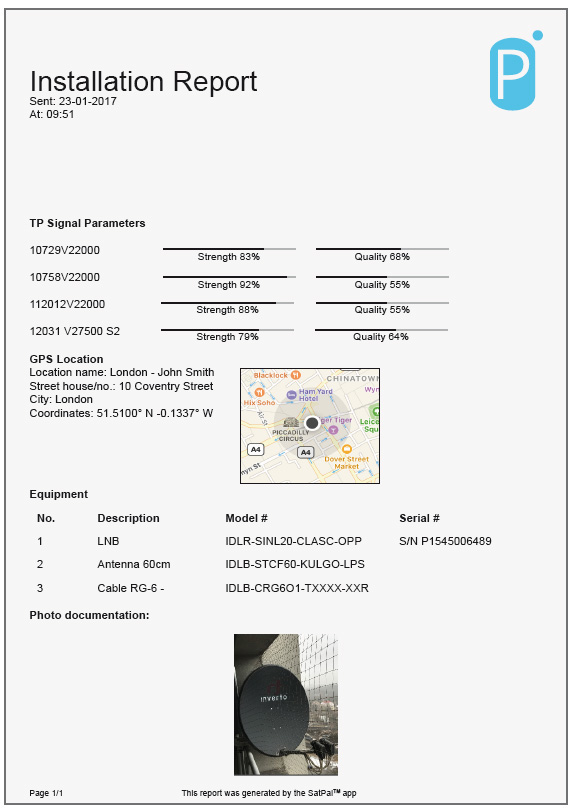

Der einfach zu bedienende Installations- und Reportassistent generiert umfassende Reports in verschiedenen Formaten, einschließlich der Kontaktdaten des Monteurs, Daten des Installationsstandortes mit Karte, einer Inventarliste der installierten Geräte mit Modellnummern und Seriennummern (gescannt oder manuell eingegeben), Fotos der Installation und Messdaten empfangener Transponder. Reports werden per E-Mail verschickt für Ihre Archivierung und um die volle Rückverfolgbarkeit Ihrer Installationen zu gewährleisten.
Der SatPal™ Controller ist auch als Programmierer für Invertos Unicable II™ LNB und Multischalter einsetzbar. Die SatPal™ App ermöglicht es dem Monteur Konfigurationsdateien zu erstellen und sie auf die Geräte hochzuladen, z. B. bei einer Änderung des Transponders eines Operators oder einer MDU-Installation mit dCSS LNBs die im statischen Modus betrieben werden. Die Konfigurationsdateien können lokal, auf dem Smartphone, auf der Cloud oder im Speicher des SatPal™ Controllers gespeichert werden, um sie direkt durch Drücken einer Taste zu übertragen. Die App erlaubt auch Firmware-Updates und Zugriff auf Diagnoseinformationen die auf Unicable II™ Geräten gespeichert sind. All das verpackt in ein kleines, handliches Werkzeug das zudem preisgünstig ist. Die SatPal™ Lösung garantiert eine höhere Produktivität und eine erhebliche Senkung Ihrer Servicekosten.
Lieferumfang:
- 1 x SatPal™ Controller
- 1 x Tragbare Batterie

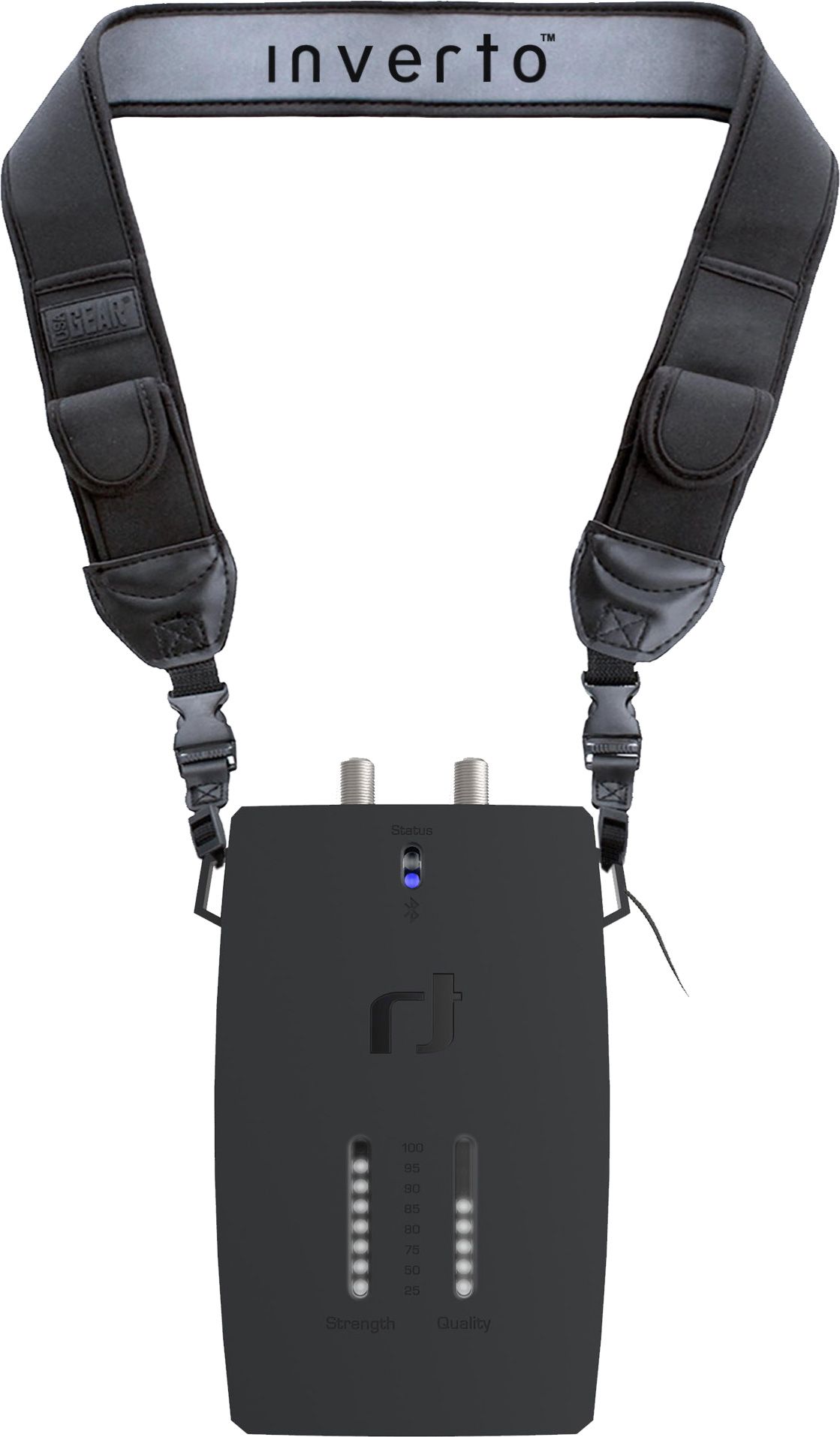

- 1 x Tragegurt
- 1 x Auto-Ladeadapter
- 2 x Micro USB Kabel (Daten/Power)
- 3 x Batteriehaltegummies
- 1 x Kurzanleitung
- 1 x Tragetasche
Technische Daten:
| Frequenzbereich | |
| Satellite (LNB/Multiswitch und Empfänger-Ports) | 950 - 2150 MHz |
| BT | 2,4 MHz |
| Schnittstellen | |
| LNB/Multiswitch | 1 x Satellit ZF, 13 V / 18 V DC Ausgang, 0 kHz / 22 kHz, F-type |
| Empfänger | 1 x Satellit ZF Durchschleifport, 13 V / 18 V DC in, F-type |
| PC (Daten) | 1 x PC Datenkommunikation, micro USB |
| BT (Funkdaten) | 1 x BT low energy (IEE 802.15.1 BT4.0) |
| DC Eingang | 1 x DC Eingang, micro USB |
| Durchschleifverlust (Satellite) | 1 dB max. |
| LNB/Multiswitch Kontrollprotokolle | DiSEqC™ 2.0, EN50494 (Unicable/SatCR), EN50607 (Unicable II™/dCSS) |
| Anzeigen und Benutzertaste | Status LED BT LED Power-Status LED Benutzertaste LED-Balken für Signalstärke (0% ~ 100%) LED-Balken für Signalqualität (0% ~ 100%) |
| Spannungsversorgung | |
| DC Eingang | 5 V ~ 6 V DC / 13 W max. (DC Eingang, micro USB) |
| 10 V ~ 20 V DC / 13 W max. (ZF Durschleifport, F-type) | |
| SatPal™ Controller (bei ohne Versorgung eines LNB/Multiswitch) | 5 V DC, 350 mA (kann in diesem Fall über USB Datenport versorgt werden) |
| Spannungsversorgung für LNB/Multiswitch | 14 V ~18 V, 400 mA max. |
| Betriebstemperatur | 0 °C ~ +45 °C |
| Abmessungen | 150 mm x 100 mm x 30 mm (W x D x H) |
| CE-Konformitätserklärung | Low Voltage Directive (2014/35/EU) Electromagnetic Compatibility Directive (2014/30/EU) Eco-Design Directive (2009/125/EC) Radio Equipment Directive (2014/53/EU) |
- Mengeneinheit 1 Karton
- Verpackungseinheit (VPE) 20 Karton pro Karton
- Abmessungen 8,5cm x 22,5cm x 28,5cm
- Volumen 5450,625 cc
- Gewicht 1,07 kg
- EAN 5453002613269
