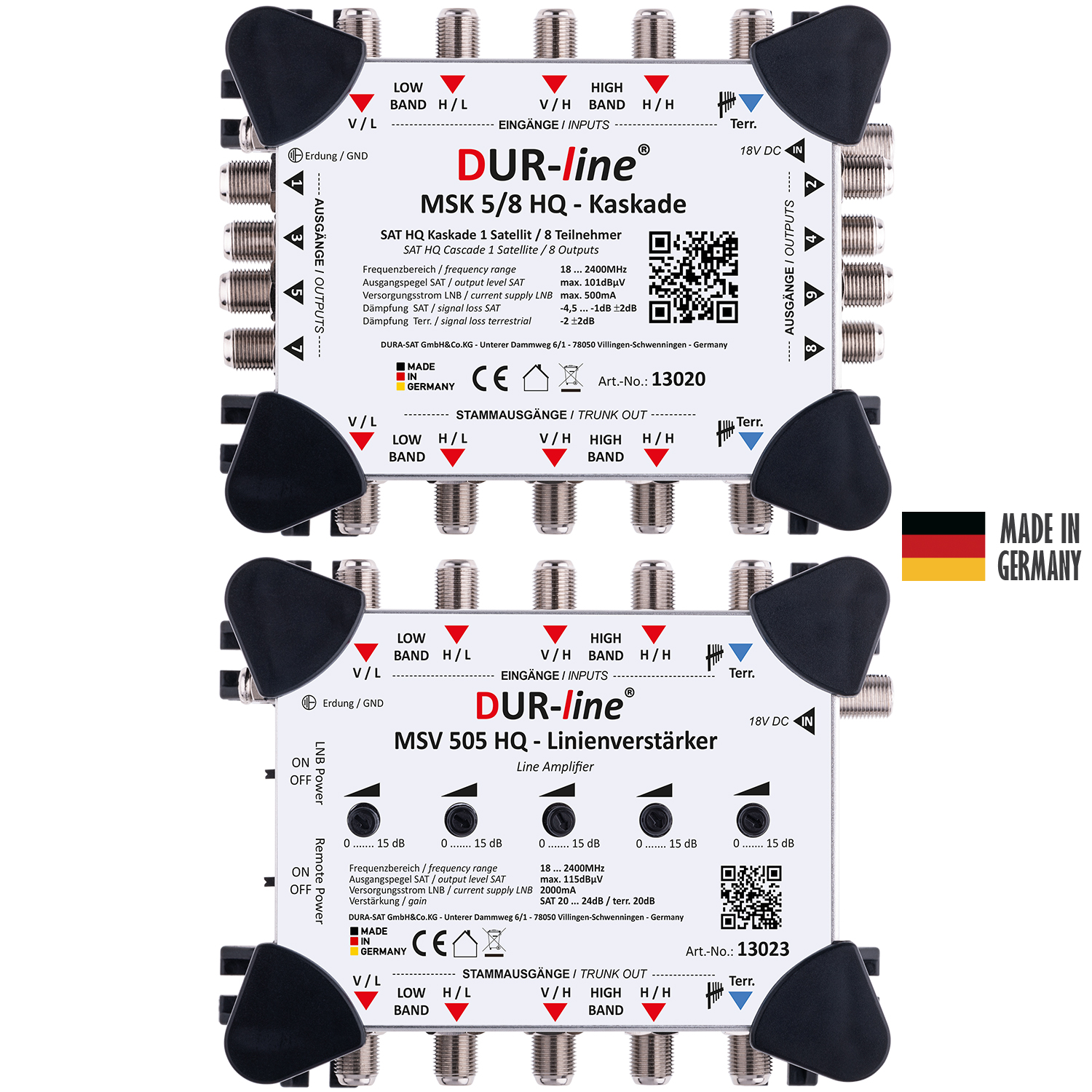

DUR-line MSK 5er Kaskade

Kaskade für 8 bis 16 Teilnehmer/1 Satellit
Artikelnummer: P.13020
EAN: 4260165029254

Highlights:

  • Zur Verteilung von 4 SAT-ZF-Ebenen von einem QUATTRO LNB und den terestrischen Signalen
  • An einem Gerät können je nach Typ 8, 12  oder max. 16 Teilnehmer / Receiver vorzugsweise über TV-Dosen angeschlossen werden
  • Beliebig kaskadierbar
  • Geringer Stromverbrauch
  • Standalone-Betrieb möglich
  • Höchst zuverlässiger Kaskaden-Multischalter in gutem Preis-/Leistungsverhältnis
  • Made in Germany


Die DUR-line MSK 5/XX HQ Multischalter-Kaskade eignet sich hervorragend zur Erweiterung bestehender Sat-Anlage.

Unsere Multischalter Kaskaden sind kombinierbar mit gängigen Multischaltern und sind damit nicht nur für die Erweiterung von neuen Sat-Anlagen,
sondern auch für die Erweiterung von bereits bestehenden Sat-Anlagen bestens geeignet.
Das moderne Schaltungs-Design (Made in Germany) reduziert den Stromverbrauch dieser DUR-line MSK Multischalter-Kaskaden auf ein Minimum.
Dabei wurde darauf geachtet, dass stehts ein hoher Ausgangspegel für lange Wegstrecken, mit einer sehr guten Entkopplung erzielt wird.

Alle DUR-line MSK 5/XX Multischalter-Kaskaden verfügen über 4 Sat ZF Eingänge sowie einem terrestrischen Eingang.
Für die Einspeisung wird ein Quattro LNB verwendet.
Bis zu 5 Kaskadenbausteine und ein Linienverstärker können in einem Strang kaskadiert und mit einem Netzteil versorgt werden.
Gegebenenfalls DVB-C über den terr. Eingang mit eingespeist werden. (Kabelnetzbetreiber)

Kaskaden müssen über ein externes Netzteil versorgt oder über die SAT-Linien eines anderen Multischalter oder Verstärkers ferngespeist werden.
Wir empfehlen das DUR-line NT 15-3300 F – Netzteil (Art.Nr.: 13143) für die Versorgung der Kaskaden (nicht im Lieferumfang erhalten).

Technische Daten:

Typ / Artikel-Nr.

MSK 5/8 HQ  / 13020

MSK 5/12 HQ / 13021

MSK 5/16 HQ / 13022

MSV 505 HQ / 13023

Eingänge 4 Sat, 1 terr.
Teilnehmer Ausgänge 8 12 16 4
Stammausgänge 4 x SAT & 1 x Terr. 1
Eingangsfrequenz Sat 950...2400 MHz
Eingangsfrequenz terr. 18...862 MHz
Durchgangsdämpfung Sat -1 ... +2 dB ± 1,5 dB -1 ... -3,5 dB  ± 2 dB -1 ... -3,5 dB  ± 2 dB
Durchgangsdämpfung terr. -3 dB ±1 -3 dB ±1 -5 dB ±1
Abzweigdämpfung Sat -4,5…-1 dB ±2 -1…-3 dB ±2 -1…-3 dB ±2
Abzweigdämpfung terr. -2 dB ±2 -3 dB ±3 -3 dB ±3
Schaltkriterien 14/18 V, 0/22 kHz
Entkopplung Terr./Sat, H/V 30 dB typ.
Rückflussdämpfung (Ein-/Ausgang) Sat/terr. 10 dB typ.
Eingangspegel max. Sat/terr. 95 dBµV / – 92 dBµV / 90 dBµV
Ausgangspegel Sat 101 dBµV max. (IMD3 35 dB) 101 dBµV max. (IMD3 35 dB) 101 dBµV max. (IMD3 35 dB) 115 dBµV max. (IMA3 60 dB)
Ausgangspegel terr. 84 dBµV max. (IMD3 60 dB) 90 dBµV max. (IMD3 60 dB) 90 dBµV max. (IMD3 60 dB) 110 dBµV max. (IMA3 60 dB)
Verstärkung Sat/terr. 20 ... 24 dB / 20 dB
Pegel Regelbereich 15 dB
Betriebsspannung 18 VDC (optional)
DC Stromaufnahme 35 mA max. 27...35 mA 27...35 mA 220 mA bei 12...18 VDC
LNB Versorgungsstrom 500 mA max. 2000 mA max. (optional)
Betriebstemperatur -20…+70 °C -20…+50 °C
Abmessungen (B x H x T) 140 x 110 x 63 mm 140 x 150 x 63 mm 140 x 150 x 63 mm 140 x 110 x 63 mm
