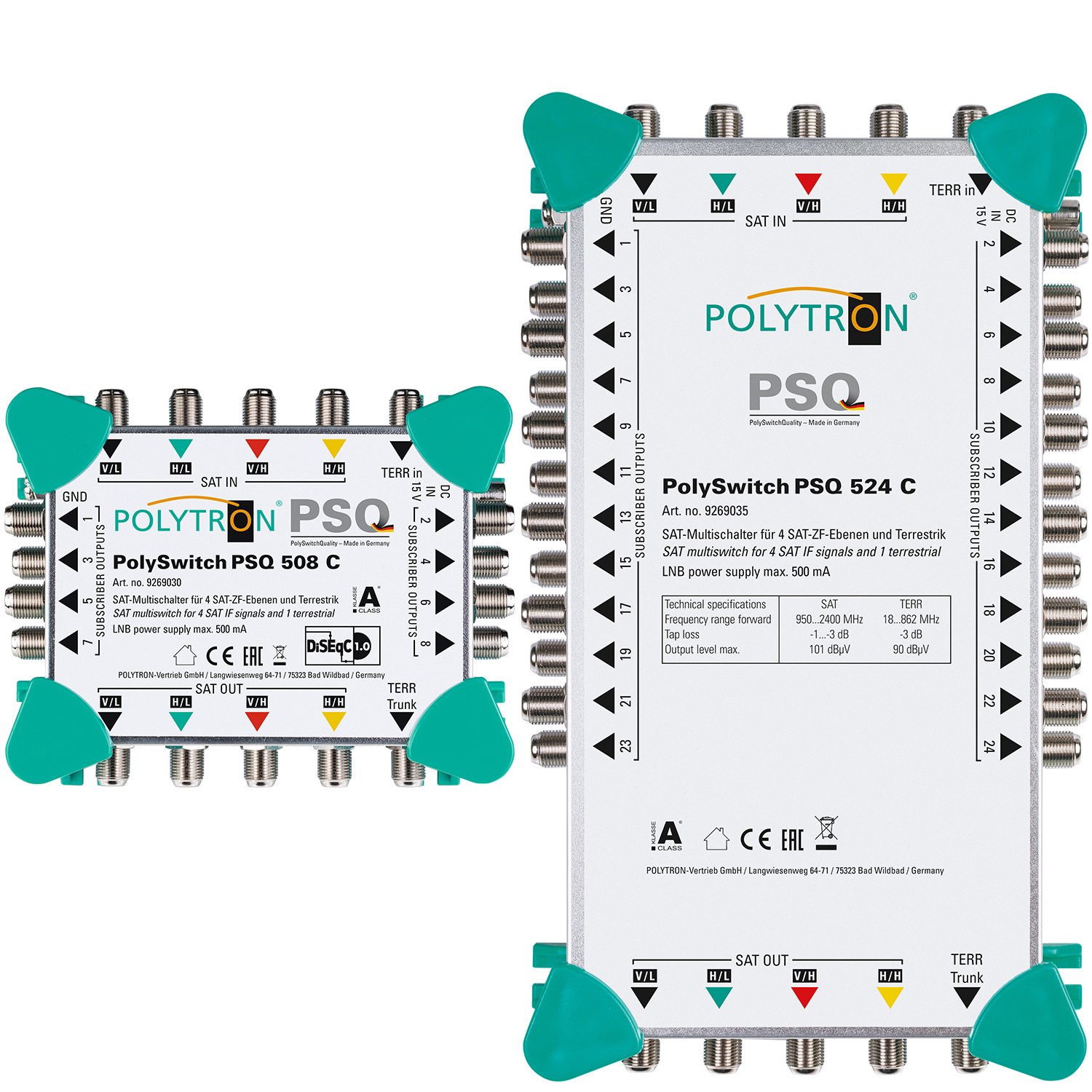

Polytron 5er Kaskade für 1 Satellit

Für 8 bis 24 Teilnehmer - Kaskaden-Multischalter mit Sat und terrestrischer Verstärkung - ohne Netzteil
Artikelnummer: P.31052
EAN: 4250238514244

Highlights:

  • 4 SAT und 1 terrestrischer Eingang
  • Hohe Energieeffizienz
  • Integrierter Verstärker um Kabeldämpfung zu kompensieren
  • Umschaltkriterien 14/18V, 0/22kHz
  • Hohe Rückflussdämpfung
  • Hohe Entkopplung der Ebenen

Kaskaden-Multischalter ohne Netzteil zur Verteilung von 4 SAT-ZF-Ebenen (z.B. ASTRA) und terrestrischen Signalen an die angeschlossenen Teilnehmer bzw. Receiver. Die Wahl der ZF-Ebenen erfolgt mit den Umschaltkriterien 14/18V, 0/22kHz.

Technische Daten:

Typ / Artikel-Nr. PSQ 508 C / 31052 PSQ 512 C / 31054 PSQ 516 C / 31056 PSQ 524 C / 31059
Eingänge 4 Sat, 1 terr.
Ausgänge Sat 8 12 16 24
Ausgänge terr. 1 x Aktive Verstärkung
Eingangsfrequenz Sat 950...2400MHz
Eingangsfrequenz terr. 18...862MHz
Durchgangsdämpfung Sat -1 … +2dB ±1,5 -1 … -3,5dB ±2 -1 … -3,5dB ±2 -2 .. .-6dB ±2
Durchgangsdämpfung terr. -3dB ±1 -3dB ±1 -5dB ±1 -2dB ±2
Abzweigdämpfung Sat -4,5 … -1dB ±2 -1 … -3dB ±2 -1 … -3dB ±2 -4 ... 0dB ±2
Abzweigdämpfung terr. -2dB ±2 -3dB ±3 -3dB ±3 -2dB ±2
Schaltkriterien 14/18V, 0/22kHz
Entkopplung Terr./Sat 30dB typ.
Entkopplung H/V 30dB typ.
Rückflussdämpfung (Ein-/Ausgang) Sat/terr. 10dB typ.
Eingangspegel Sat 95dBµV max.
Ausgangspegel Sat 101dBµV max. (IMD3 35dB)
Ausgangspegel terr. 84dBµV max. (IMD3 60dB) 90dBµV max. (IMD3 60dB) 90dBµV max. (IMD3 60dB) 90dBµV max. (IMD3 60dB)
DC Stromaufnahme 35mA max. 27 ... 35mA 27 ... 35 mA 27 ... 35 mA
Versorgungsstrom LNB 500mA max.
Betriebstemperatur -20 ... +70° C (mit Netzteil: 0 ... +55°)
Abmessungen (B x H x T) 140 x 110 x 63mm 140 x 150 x 63mm 140 x 150 x 63mm
