DUR-line ModularSwitch DL 5
ModularSwitch 5/8 Basisgerät - mit Netzteil - Erweiterbar auf 48 Teilnehmer
Artikelnummer: P.13090
EAN: 4260165024457
Highlights:
- Sie benötigen keine Endwiderstände mehr, diese sind bereits im Netzteil eingebaut.
- Reduzierung der Lagerhaltung um bis zu 75 %
- Individuell erweiterbar auf bis zu 48 Teilnehmer
- Quad tauglich
- Verbindungsarretierung (keine Verbinder mehr nötig)
- Terrestrisch aktiv (Grundgerät DL 58 B)
- Hohe Entkopplung der Übertragungsebenen
- Höchste Signalgüte für jeden einzelnen Teilnehmer
- HDTV-, 3D, HD+-, 4K, UHD und Sky-tauglich
Ab sofort können Sie auf große Lagerhaltung verzichten, denn diese Multischalter lassen sich durch Zusammenstecken auf bis zu 48 Teilnehmer erweitern.
Sie benötigen nur noch: 1 Netzteil + 1 x DL 58 B Grundgerät.
Für die Erweiterungen stehen jeweils die Schalter Module
DL 54 K für 4 Teilnehmer und das
DL 58 K für 8 Teilnehmer zur Verfügung
ModularSwitch DL 58 B |
ModularSwitch DL 54 K |
ModularSwitch DL 58 K |
 |
 |
 |

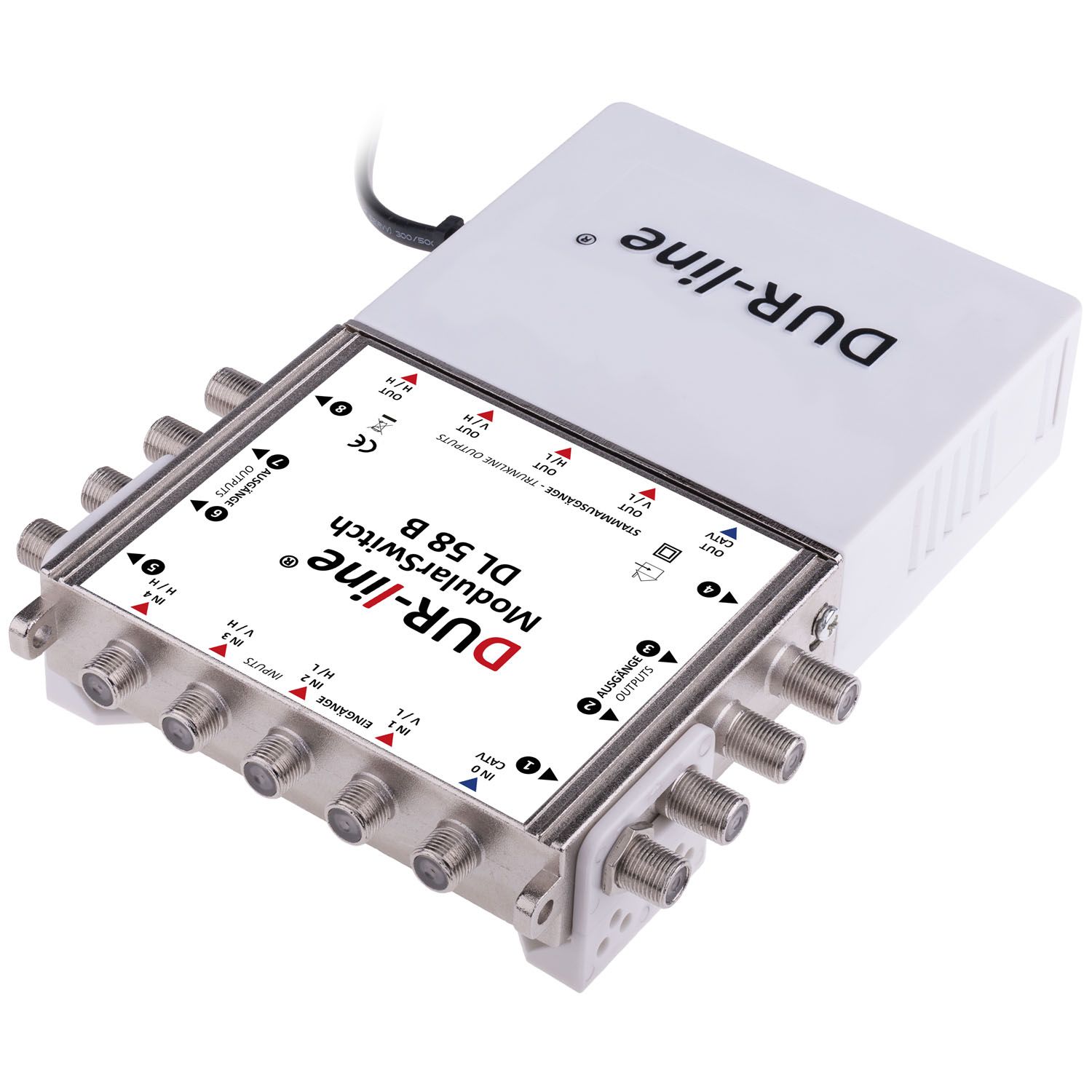

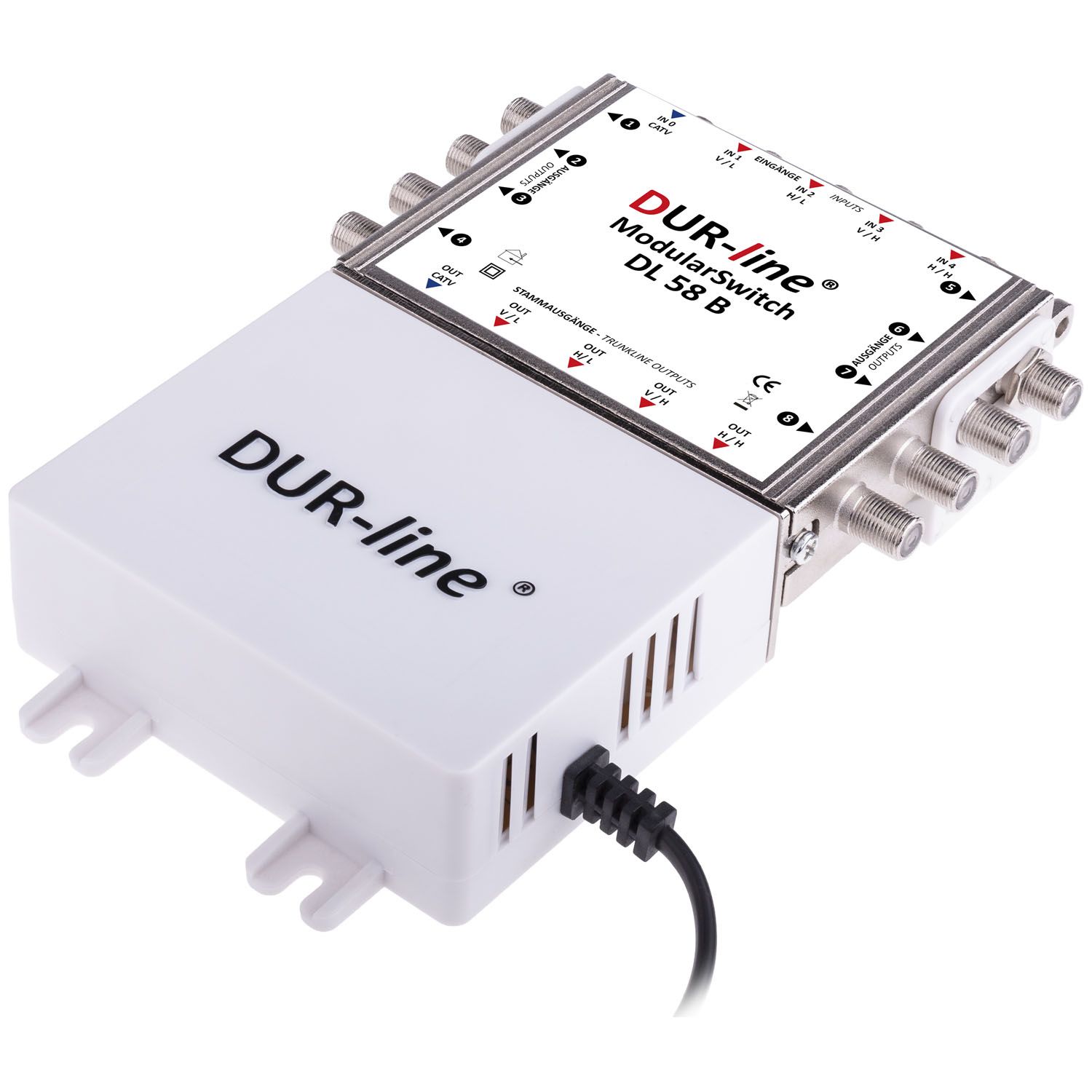

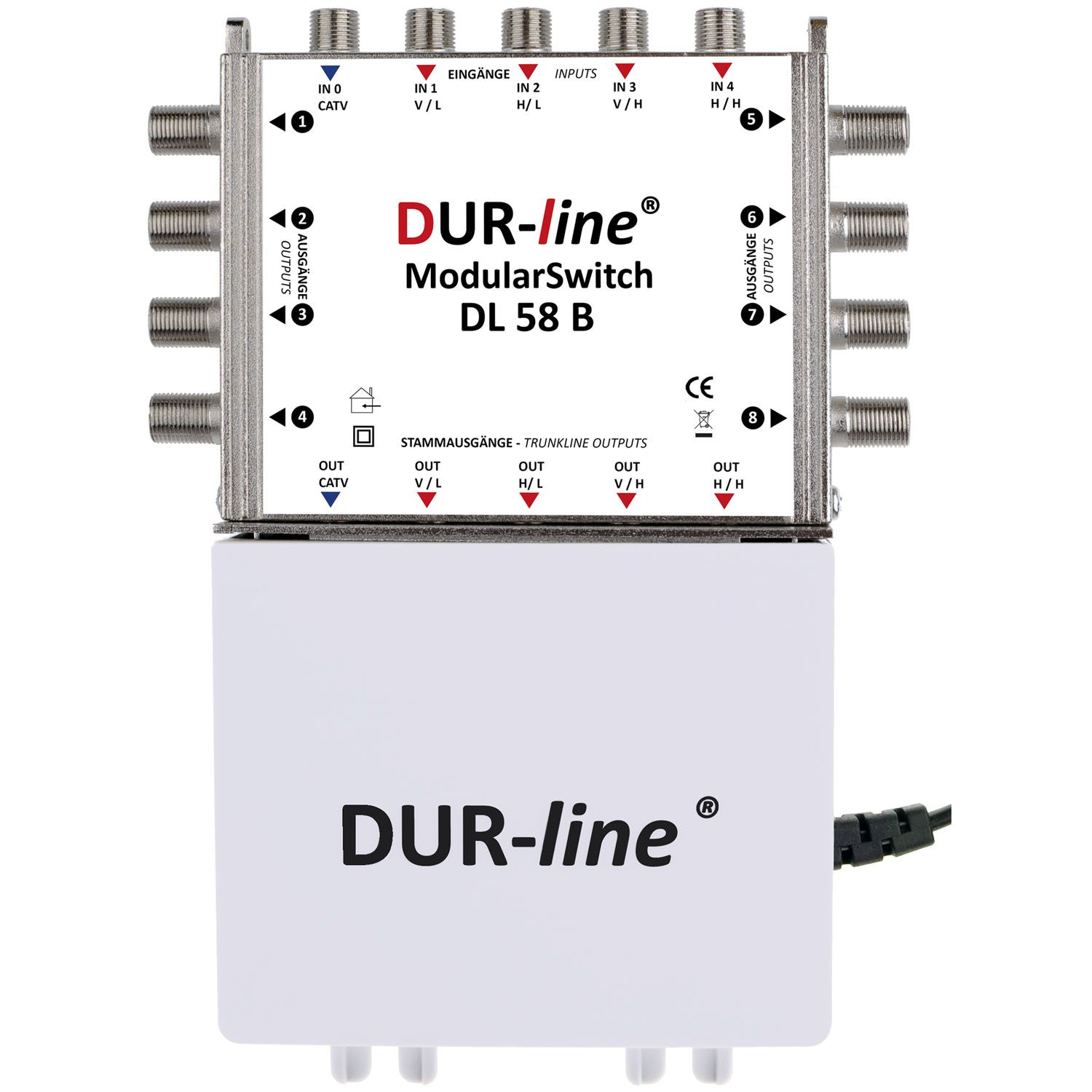

Grundgerät DL 58 B mit Netzteil |
Erweiterungsmodul DL 54 K |
Erweiterungsmodul DL 58 K |

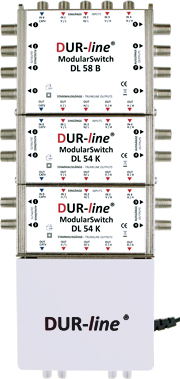

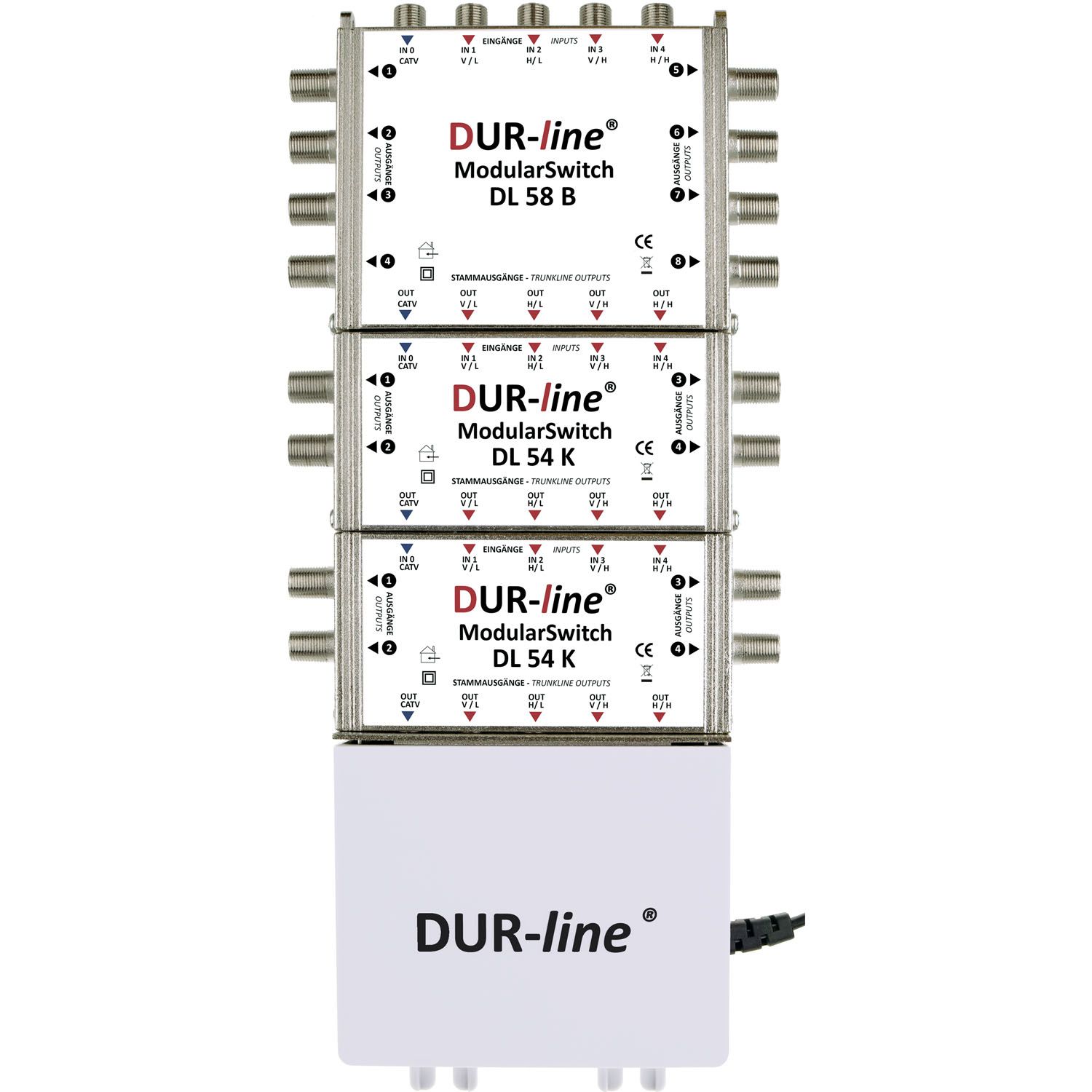

| Als Grundgerät für die ModularSwitch Systeme dient das DL 58 B, welches mit einem Netzteil ausgeliefert wird und alle möglichen Erweiterungen mitversorgt. Auf dieser Basis lassen sich die ModularSwitch Bausteine DL 58 K und DL 54 K aufstecken und festschrauben. Somit können Sie dieses System jederzeit auf die erforderliche Teilnehmerzahl erweitern. |
Das DL 54 K dient zur Erweiterung von zusätzlichen 4 Teilnehmeranschlüssen. Damit können Sie in Verbindung mit dem Grundgerät insgesamt 12 Teilnehmer anschließen. | Das DL 58 K dient gleich wie das DL 54 K zur Erweiterung von zusätzlichen Teilnehmeranschlüssen. Hiermit werden jedoch in Verbindung mit dem Grundgerät insgesamt 16 Teilnehm |

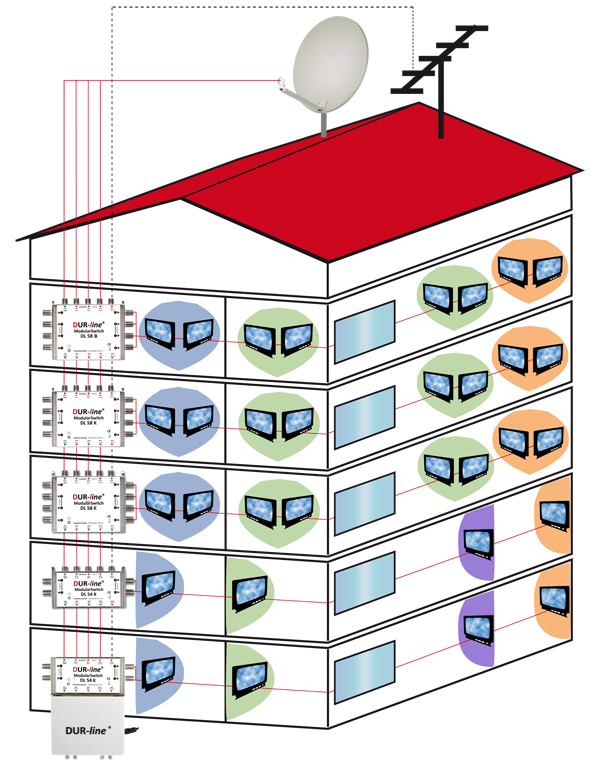

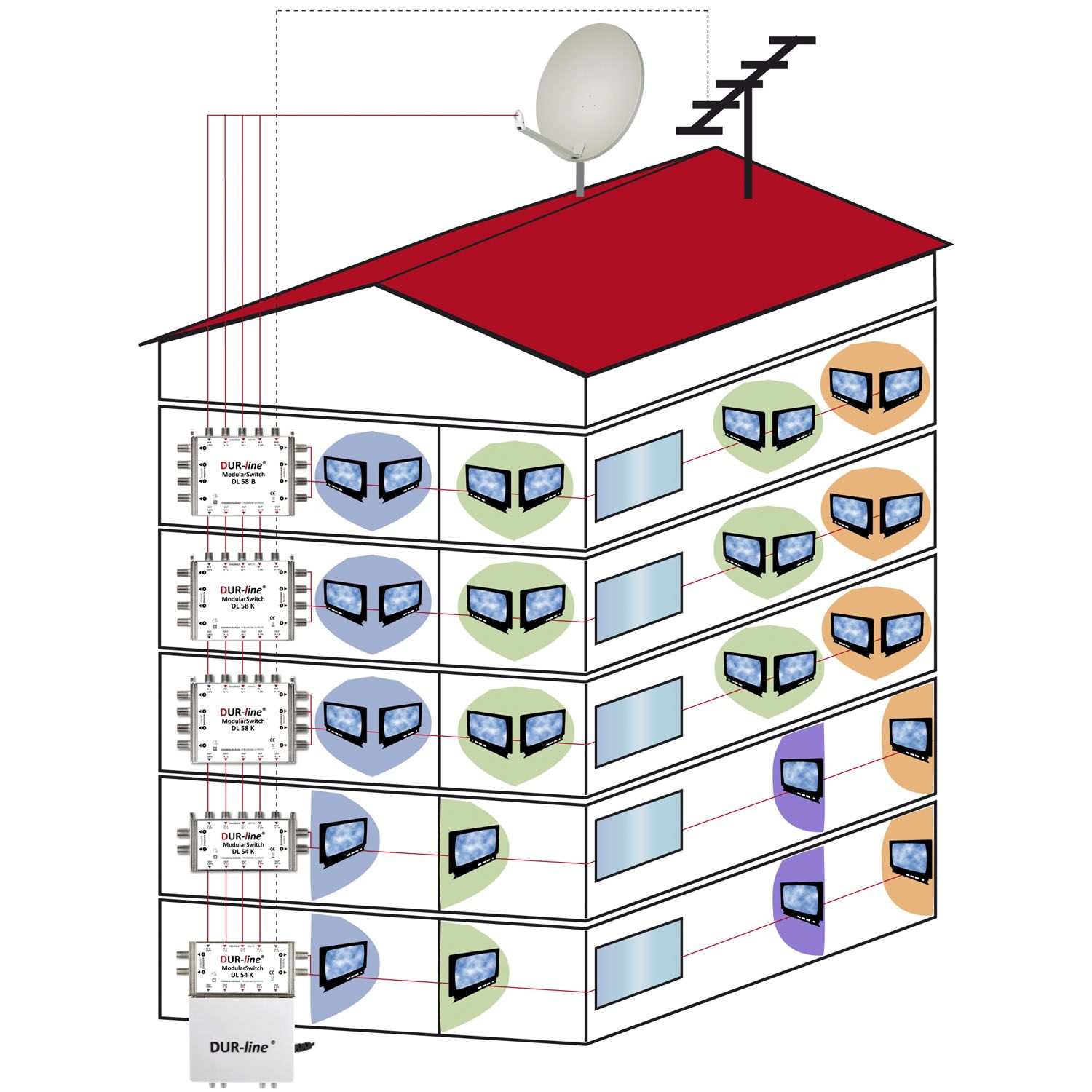

Anwendungsbeispiele:
Technische Daten:
|
Typ |
DL 58 B |
DL 58 K |
DL 54 K |
| Art.-Nr. | 13090 | 13091 | 13092 |
| Frequenzbereich (Eingang) | Satellit: 950 - 2150MHz / Terrestrisch: 47 - 790MHz | ||
| Eingänge | 4 x Sat/IF-Eingänge (Quattro oder Quad LNB) 1 x CATV Eingang für terrestrische Antennen |
||
| Ausgänge | 4 x Sat/IF-Durchschleif-Ausgänge 1 x Terrestrischer Durchschleif-Ausgang, 8 x Teilnehmer-Ausgänge (DL 58 B & DL 58 K) 4 x Teilnehmer-Ausgänge (DL 54 K) |
||
| Gewinn/Verlust (Stamm) | Satellit: - 0,5dB bis -1,5dB Terr.: +17 bis +21dB |
Satellit: 0,5db bis -1,5db Terr.: - 1,5dB bis -3dB |
|
| Gewinn/Verlust (Teiln.) | Satellit: - 0,5dB bis -1,5dB Terr.: +17 bis +21dB |
Satellit: 0dB bis +4dB Terr.: -17dB bis -24dB |
|
| Ausgangspegel (EN50083-3) | Satellit: max. 99dBµV Terr.: max. 87dBµV |
Satellit: max. 99dBµV Terr.: n.a. |
|
| Eingangspegel | Satellit: max. 95dBµV Terr.: max. 90dBµV |
Satellit: max. 95dBµV Terr.: n.a. |
|
| Stromaufnahme | max. 80mA | max. 20mA | |
| Schaltspannung | 14,5 – 15,5 V-DC / 0/22kHz (+/- 4 kHz) | ||
| Temperaturbereich | -20 bis +60°C | ||
