Highlights:
- Sofort einsatzbereit
- Bestehende Hausverkabelung wird genutzt
- Schnelle und saubere Montage
- Minimaler Verkabelungsaufwand
- Nahezu unterbrechungsfreie Umrüstung
- Keinerlei Programmierkenntnissse erforderlich
- Geringe Anforderung an Montageort
- Made in Germany

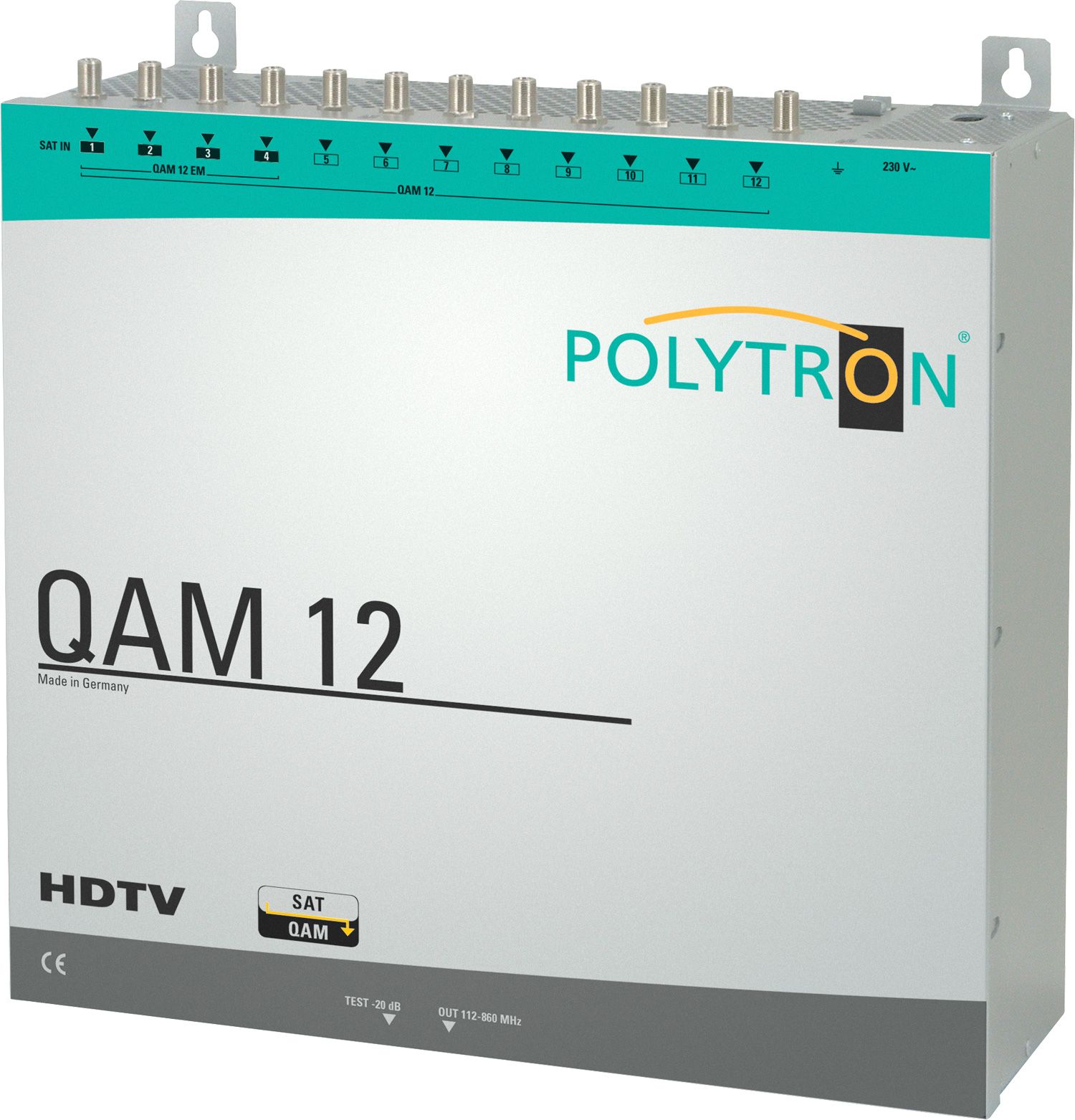

Die neuen POLYTRON QAM Kompakt-Geräte zur Umsetzung von 12 (QAM 12 EM) digitalen SAT-Transpondern in digitale Kabel-Kanäle sind die kompakte Lösung zur Digital-Umrüstung bestehender analoger Mehrteilnehmer-Anlagen. Mit den kompakten Kopfstellen sind Empfangsanlagen mit über 60 Programmen realisierbar.
- Setzt alle TV- und Radioprogramme der SAT-Transponder um
- Integriertes Eingangsverteilfeld
- DVB-S und DVB-S2 QPSK und 8PSK Empfang
- MPEG2 und MPEG 4 / SD und HD kompatibel
- Ausgangskanäle frei wählbar zwischen 112 - 862MHz
- Nachbarkanaltauglich
- Pegeldämpfung 0 - 12dB
- Integrierte LNB-Spannungsversorgung
- Temperaturgesteuerte Lüfter
Die QAM 12 EM ist das perfekte Gerät für die Umstellung analoger Gemeinschaftsanlagen auf den Empfang und die Verteilung digitaler Fernseh- und Radiosignale. Die Kopfstelle wandelt alle Programme der digitalen SAT-Transponder in digitale Kabelkanäle (DVB-C) um. Je Kabelkanal werden so durchschnittlich 5 digitale Fernsehprogramme und mehrere Radioprogramme in das Verteilnetz eingespeist. Beim Teilnehmer sind dann je nach Anlage über 60 digitale Fernsehprogramme empfangbar.
Installation:

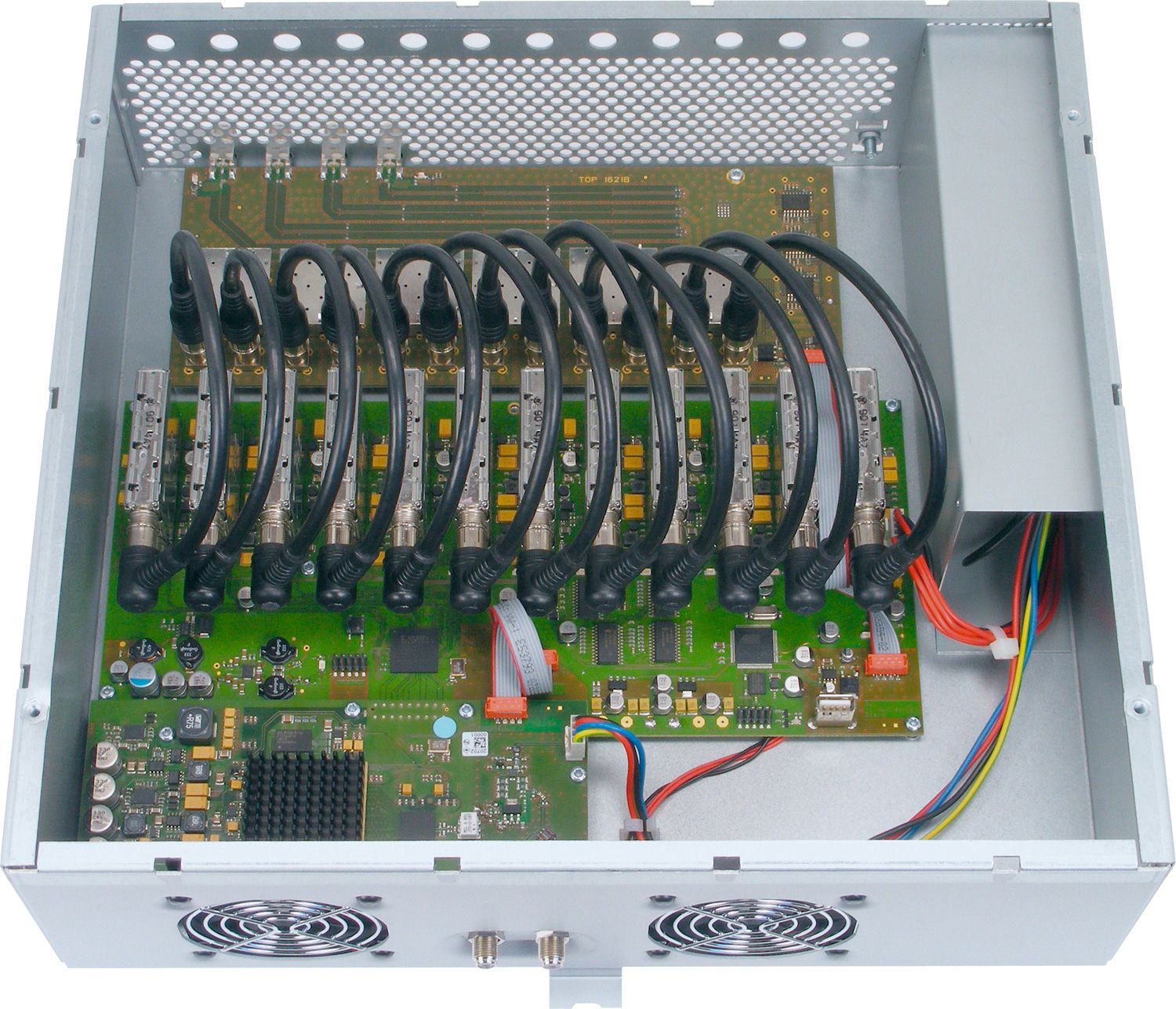

Die Installation der Anlage geht schnell und einfach. Die Kopfstellen besitzen ein integriertes Eingangsverteilfeld, so dass lediglich 4 SAT-Ebenen angeschlossen werden müssen, die automatisch auf 12 Tuner verteilt werden. Die Anlagen sind auf die deutschsprachigen Standardprogramme vorprogrammiert. Die QAM 12 EM hat zusätzlich die vier wichtigsten HD-Transponder gespeichert. Bei Verwendung der Vorprogrammierung sind keine weiteren Einstellungen nötig. Eine Umprogrammierung ist jederzeit ganz einfach per Laptop möglich, kann abgespeichert und auf andere Anlagen übertragen werden.
Die QAM 12 EM eignet sich bestens für Wohnanlagen und Komfort-Hotels, die alle Möglichkeiten hochwertiger Fernseher nutzen möchten. Selbstverständlich lassen sich mehrere Anlagen zusammenschalten, so dass die Programmauswahl z.B. mit ausländischen Sendern ergänzt werden kann, um internationalen Gästen bzw. Mietern gerecht zu werden.
Programmbelegung im Auslieferungszustand:
|
Platz
|
Transponder
|
Eingangsfrequenz
|
Eingangsfrequenz
|
Ausgangskanal
|
Programme (es sind nicht alle aufgezählt)
|
|
1
|
ARD Digital
|
Horizontal High
|
11836MHz
|
S21
|
Das Erste, BR (Süd/Nord), HR, WDR Köln
|
|
2
|
ZDF Vision
|
Horizontal High
|
11954MHz
|
S22
|
ZDF, 3Sat, KiKa, ZDF info
|
|
3
|
ARD Digital
|
Horizontal High
|
12110MHz
|
S23
|
SWR RP, NDR, MDR. RBB
|
|
4
|
RTL World
|
Horizontal High
|
12188MHz
|
S24
|
RTL, RTL2, VOX, N-TV, Super RTL
|
|
5
|
APS (music)
|
Horizontal High
|
12460MHz
|
S25
|
Imusic, Sixx, Das Vierte
|
|
6
|
Sat 1 / Pro 7
|
Horizontal High
|
12545MHz
|
S26
|
Sat 1, Pro 7, Kabel 1, N24, 9Live
|
|
7
|
ARD Digital
|
Horizontal High
|
10744MHz
|
S27
|
Arte, Phoenix, Eins Extra, Eins Plus
|
|
8
|
APS (Sport 1)
|
Vertikal High
|
12480MHz
|
S28
|
Sport 1, Tele 5, Sonnenklar TV, HSE 24
|
|
9
|
ARD / ZDF HD
|
Horizontal Low
|
11362MHz
|
S29
|
ARD HD, ZDF HD, Arte HD
|
|
10
|
HD +
|
Horizontal Low
|
10832MHz
|
S30
|
RTL HD, VOX HD, Anixe HD, Sport 1 HD
|
|
11
|
HD +
|
Horizontal Low
|
11464MHz
|
S31
|
Pro 7 HD, Sat 1 HD, Kabel 1 HD, Sixx HD
|
|
12
|
HD +
|
Horizontal Low
|
10773MHz
|
S32
|
N24 HD, Nick HD, Comedy Central HD
|
Technische Daten
|
Eingänge
|
4 (integrierte Schaltmatrix)
|
|
Tuneranzahl
|
12
|
|
Eingangspegel
|
50 - 80dbµV
|
|
LNB-Versorgung
|
12V / max. 2 x 250mA
|
|
Demodulator
SR DVB-S / SR DVB-S2 / QPSK
SR DVB-S2 / 8PSK
|
1 - 45MS/s
1 - 37MS/s
|
|
QAM Modulator
Modulation
Signalkonstellation
Symbolrate
Bandbreite
Datenrate
|
DVB-C
16QAM, 32QAM, 64QAM, 128QAM, 256QAM
1 - 7,2MS/s
7 / 8MHz
max. 53Mbit/s
|
|
Ausgang
Frequenzbereich
Ausgangspegel
Kanaldämpfung
|
112 - 862MHz
90dBµV
0 - 12dB
|
|
MER
|
= 40dB
|
|
Leistungsaufnahme
|
< 50W inklusive 500mA LNB
|
|
Abmessungen (B x H x T)
|
360 x 125 x 380mm
|
