Highlights:
- Kompaktes Design
- Eingangssignale frei wählbar DVB-S(2), DVB-T(2), DVB-C dank Triple Tuner
- Mischempfang möglich
- 4 CI-Steckplätze für die zentrale Entschlüsselung
- Ausgangsoptionen: DVB-C (QAM), DVB-T (COFDM) – umschaltbar über Firmware-Update
- Made in Germany

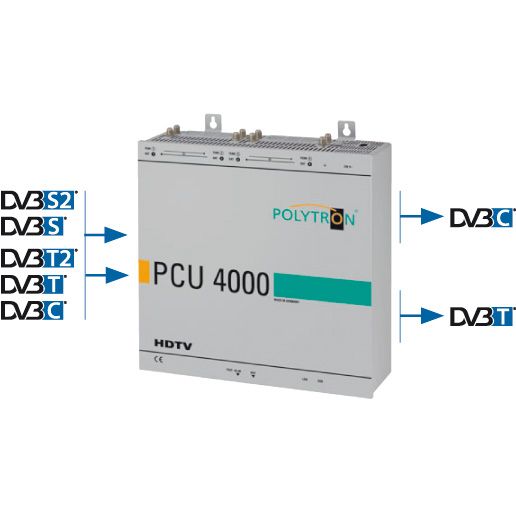

DVB-S(2), DVB-T(2) und DVB-C in DVB-C oder DVB-T Umsetzung von 4 Eingangssignalen
Die neue Kompakt-Kopfstellen-Serie PCU 4000 mit Triple-Tunern bietet alle Freiheiten bei der Projektierung von Gemeinschaftsempfangsanlagen .
Die Triple-Tuner Empfang-Kopfstellen setzen die Signale von vier SAT-Transpondern, vier terrestrischen oder vier Kabelkanälen in DVB-C bzw. DVB-T-Kanäle um. Die vier Eingänge sind jeweils mit einer CI-Schnittstelle zur Dekodierung verschlüsselter Signale versehen. Durch die Dual-Modulatoren können bei Bedarf die gewählten Kanäle auf zwei Ausgangskanäle aufgeteilt werden, um Bandbreitenengpässe zu umgehen. Über die USB-Schnittstelle können die Kopfstellen bei Bedarf schnell und einfach umprogrammiert werden. Funktionen wie LCN, NIT, TSP und LAN-Steuerung runden den praxisorientieren Funktionsumfang ab. Hochwertige Bauteile und die hauseigene „Made in Germany“ Entwicklung und Produktion der Kompakt-Kopfstellen ermöglichen den Aufbau zuverlässiger und langlebiger Empfangsanlagen.
- Triple-Tuner: Eingangssignale wählbar
- 4 x CI Steckplätze
- MPEG 2 und MPEG 4 kompatibel
- Ausgangssignal umschaltbar
- Ausgangskanäle frei wählbar zwischen 112 - 862 MHz
- Nachbarkanal-tauglich
- Pegeldämpfung 0 - 12 dB
- Eingebaute LNB-Spannungsversorgung
- Temperatur-gesteuerte Lüfter
- Dual-Modulator-Funktion
- Transponderinhalte löschbar TSP
- Logical Channel Numbering LCN
- Network Information Table NIT kompatibel
- Vorprogrammiert
- LAN-Steuerung eingebaut
Technische Daten:
|
Typ
|
PCU 4111 (DVB-C) PCU 4121 (DVB-T)
|
|
Artikel-Nr.
|
13747 13748
|
|
Eingänge
|
4
|
|
CI-Schnittstellen
|
4
|
|
Eingangspegel
|
50 – 80dBµV
|
|
Demodulator
|
|
|
DVB-S2/S
|
|
|
SR DVB-S / QPSK
|
1 – 45 MS/s
|
|
SR DVB-S2 / QPSK
|
1 – 45 MS/s
|
|
SR DVB-S2 / 8PSK
|
1 – 45 MS/s
|
|
Modulation
|
8PSK / QPSK
|
|
CR DVB-S / QPSK
|
1/4, 1/3, 2/5, 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
|
|
CR DVB-S / 8PSK
|
3/5, 2/3, 3/4, 5/6, 8/9, 9/10
|
|
Roll off
|
0.35, 0.25, 0.20
|
|
DVB-T
|
|
|
Modulation
|
QPSK, 16QAM, 64QAM
|
|
FFT
|
2K, 8K
|
|
Kanal Bandbreite
|
7,8 MHz
|
|
Code rate
|
1/2, 2/3, 3/4, 5/6, 7/8
|
|
Guard interval
|
1/4, 1/8, 1/16, 1/32
|
|
DVB-T2
|
|
|
Modulation
|
QPSK, 16QAM, 64QAM, 256QAM
|
|
FFT
|
1K, 2K, 4K, 8K, 16K, 32K
|
|
Kanal Bandbreite
|
7,8MHz
|
|
Code rate
|
1/2, 3/5, 2/3, 3/4, 4/5, 5/6
|
|
Guard interval
|
1/4, 5/32, 1/8, 5/64, 1/16, 1/32, 1/64, 1/128
|
|
DVB-C
|
|
|
Modulation
|
16QAM, 32 QAM, 64QAM, 128QAM, 256QAM
|
|
Symbolrate
|
7,2MS/s
|
|
Kanal Bandbreite
|
6, 7, 8MHz
|
|
Ausgangspegel
|
90dBµV
|
|
Regelbare Dämpfung je Kanal
|
0 … 12dB
|
|
Spannungsversorgung
|
180 – 265V, 50/60Hz
|
|
Abmessungen (B x H x T)
|
331 x 328 x 103mm
|
