Highlights:
- Geringes Phasenrauschen, DVB-S2 (HDTV) kompatibel
- Geringe Rauschzahl
- Sehr hohe Kreuzpolarisationsisolierung
- Programmierbarer statischer Modus mit Frequenzzuweisung
- Antennenjustier-Modus

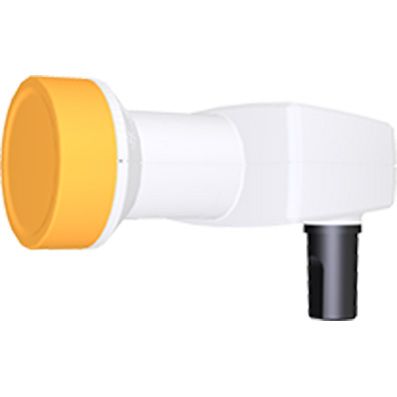

Das Inverto Unicable II LNB ermöglicht Installationen mit bis zu 32 Satelliten-Receivern über ein einzelnes Kabel. Alternativ kann das LNB so konfiguriert werden, dass im statischen Modus 32 frei wählbare Transponder zur Verfügung stehen.
Der statische Modus ermöglicht es eine unbegrenzte Anzahl von Receivern mit dem LNB zu verbinden, und somit eine Satellitenverteilung für Wohnanlagen, deutlich günstiger und einfacher als jemals zuvor zu realisieren. Der Betriebsmodus (dynamisch oder statisch), der Signalpegel, die Kanalbandbreite, die Anzahl der Userbands, die Zwischenfrequenzen und ein Antennenjustier-Modus können mittels eines Programmiergerätes vor Ort konfiguriert und aktualisiert werden.
Das Unicable II LNB ist abwärtskompatibel und konform mit dem EN50494 und dem EN50607 Standard. Die Kommunikation zwischen dem Multischalter und den angeschlossenen Unicable-Receivern, erfolgt nach EN50494 und/oder EN50607, kann je User Band definiert werden und ermöglicht dadurch eine nahtlose Integration in Installationen bestehend aus nur EN50494-fähigen oder einem Mix aus EN50494/EN50607 kompatiblen PVRs und HGWs der nächsten Generation.
Technische Daten:
|
Eingangsfrequenzbereich Satellit:
|
10.7 ~ 12.75 GHz
|
|
Rauschzahl
|
1 dB Max.
|
|
LO Frequenz
|
10,4 GHz
|
|
LO Anfangsgenauigkeit
|
+/- 1.0 MHz
|
|
LO Temperaturdrift
|
+/- 2.5 MHz
|
|
Phasenrauschen (bei 10 kHz)
|
- 80 dBc / Hz
|
|
Unicable Konversionsgewinn
|
55 dB Min.
|
|
Verstärkungswelligkeit
|
+/- 0.75 dB/UB
|
|
Spiegelfrequenzunterdrückung
|
40 dB Min.
|
|
Kreuzpolarisationsisolierung
|
22 dB Min.
|
|
1 dB Kompressionspunkt (am Ausgang)
|
0 dBm min.
|
|
Ausgang VSWR
|
2.5 : 1 max.
|
|
Ausgangsimpedanz
|
75 O
|
|
User Band (Kanal) Bandbreite
|
konfigurierbar, 10-64MHz (standardmäßig 36MHz)
|
|
User Band Frequenzen (Kanäle)
|
Bis zu 32 Kanäle, vorkonfiguriert auf 32 Kanäle:
|
| |
CH1 1210 MHz (EN50494+EN50607)
|
|
CH2 1420 MHz (EN50494+EN50607)
|
|
CH3 1680 MHz (EN50494+EN50607)
|
|
CH4 2040 MHz (EN50494+EN50607)
|
|
CH5 984 MHz (EN50494+EN50607)
|
|
CH6 1020 MHz (EN50494+EN50607)
|
|
CH7 1056 MHz (EN50494+EN50607)
|
|
CH8 1092 MHz (EN50494+EN50607)
|
|
CH9 1128 MHz (EN50607)
|
|
CH10 1164 MHz (EN50607)
|
|
CH11 1256 MHz (EN50607)
|
|
CH12 1292 MHz (EN50607)
|
|
CH13 1328 MHz (EN50607)
|
|
CH14 1364 MHz (EN50607)
|
|
CH15 1458 MHz (EN50607)
|
|
CH16 1494 MHz (EN50607)
|
|
CH17 1530 MHz (EN50607)
|
|
CH18 1566 MHz (EN50607)
|
|
CH19 1602 MHz (EN50607)
|
|
CH20 1638 MHz (EN50607)
|
|
CH21 1716 MHz (EN50607)
|
|
CH22 1752 MHz (EN50607)
|
|
CH23 1788 MHz (EN50607)
|
|
CH24 1824 MHz (EN50607)
|
|
CH25 1860 MHz (EN50607)
|
|
CH26 1896 MHz (EN50607)
|
|
CH27 1932 MHz (EN50607)
|
|
CH28 1968 MHz (EN50607)
|
|
CH29 2004 MHz (EN50607)
|
|
CH30 2076 MHz (EN50607)
|
| CH31 2112 MHz (EN50607) |
| CH32 2148 MHz (EN50607) |
|
Kanalisolierung
|
25 dB Min.
|
|
Unicable Steuersignale
|
DiSEqC1.x/DiSEqC2.x, EN50494/EN50607
|
|
DC Stromaufnahme
|
400mA@13.5V
|
|
Betriebstemperatur
|
- 30°C~ + 60°C
|
|
Gewicht
|
350g
|
