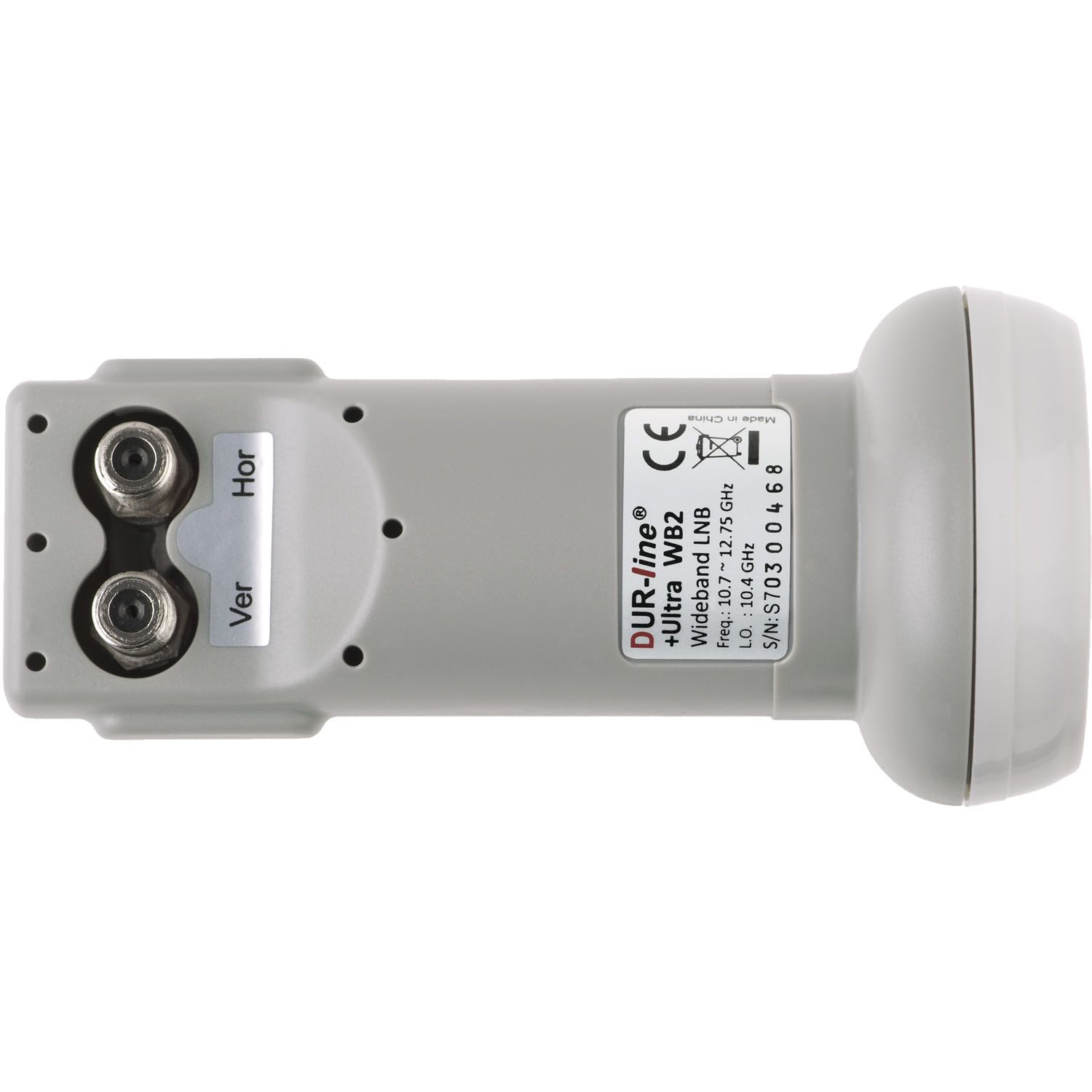

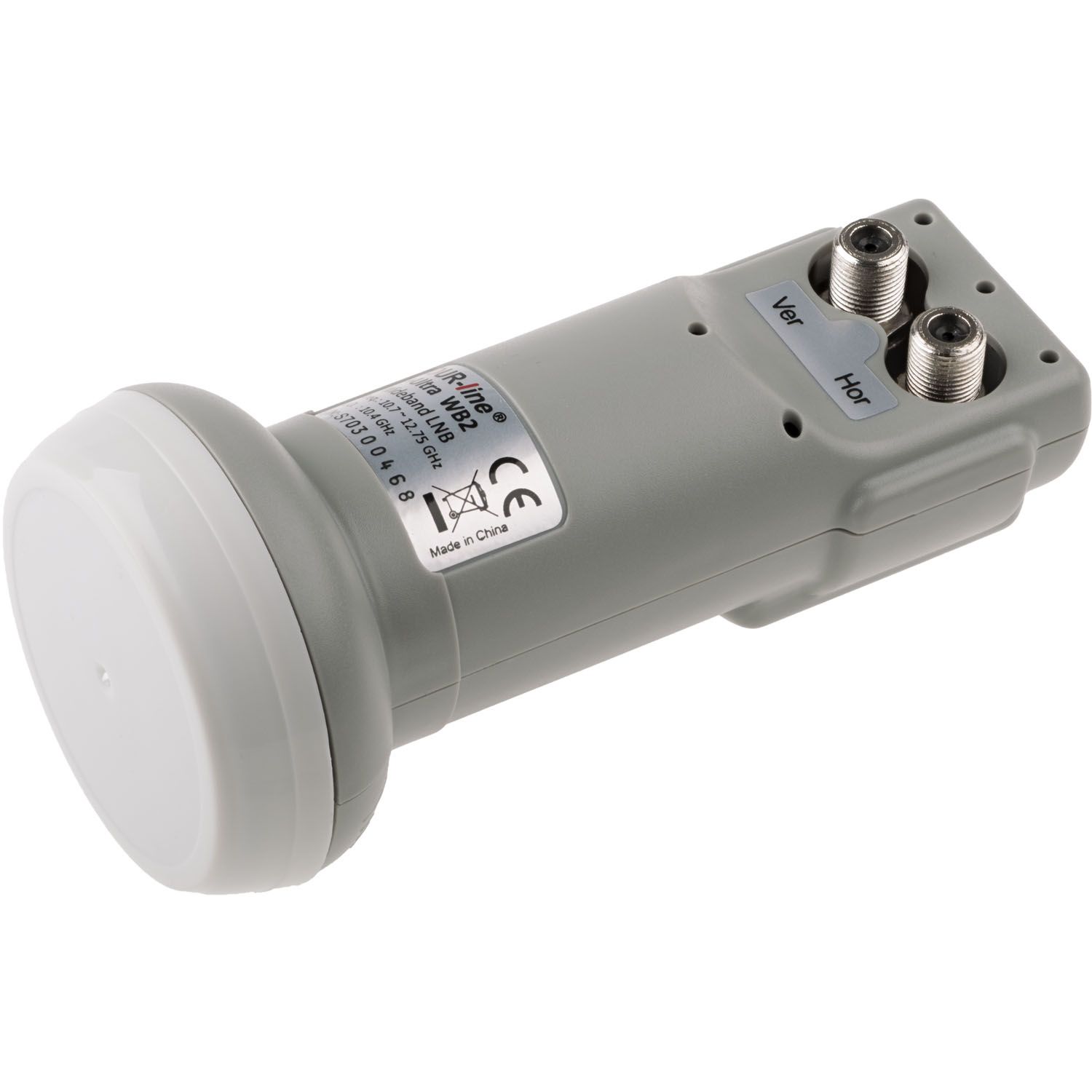

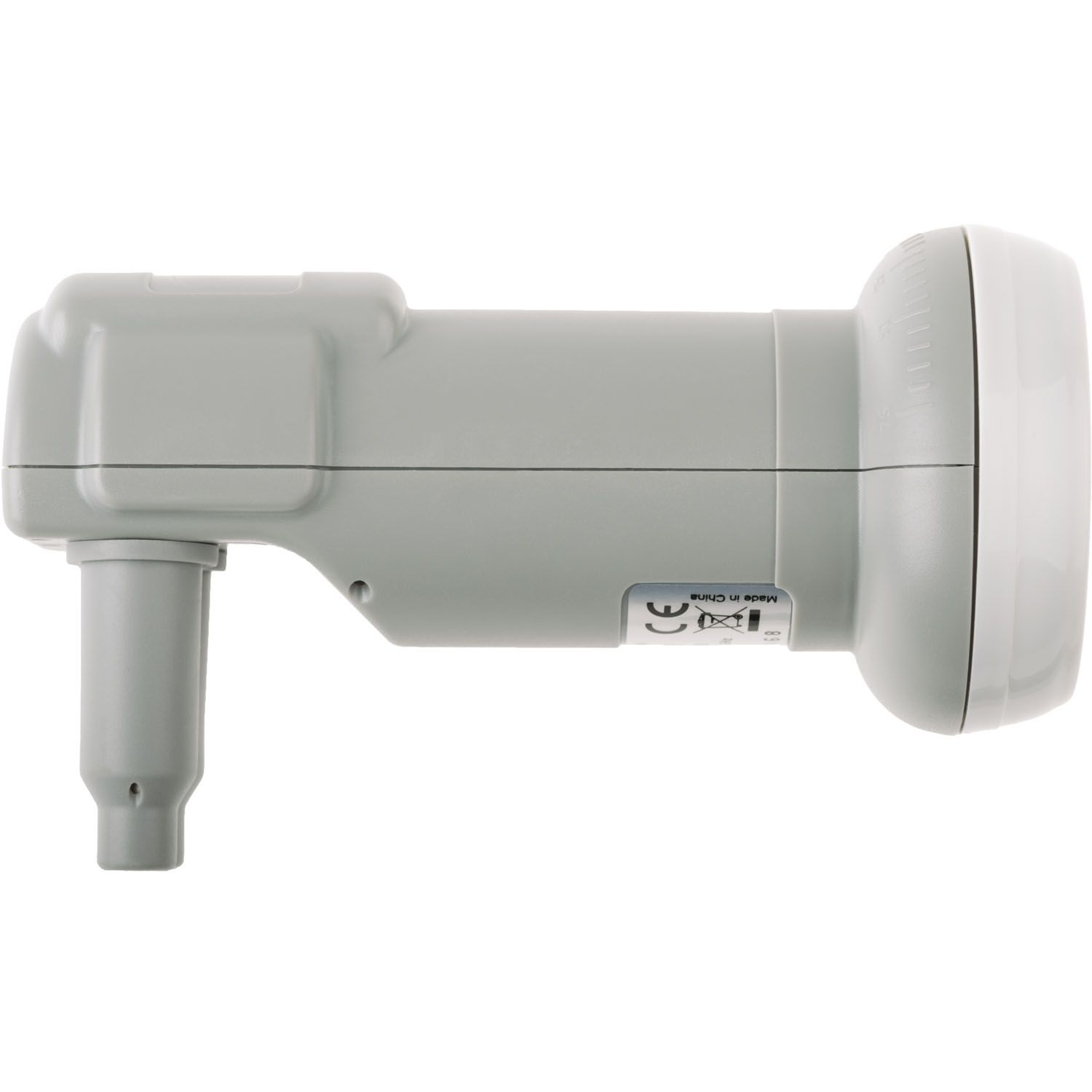

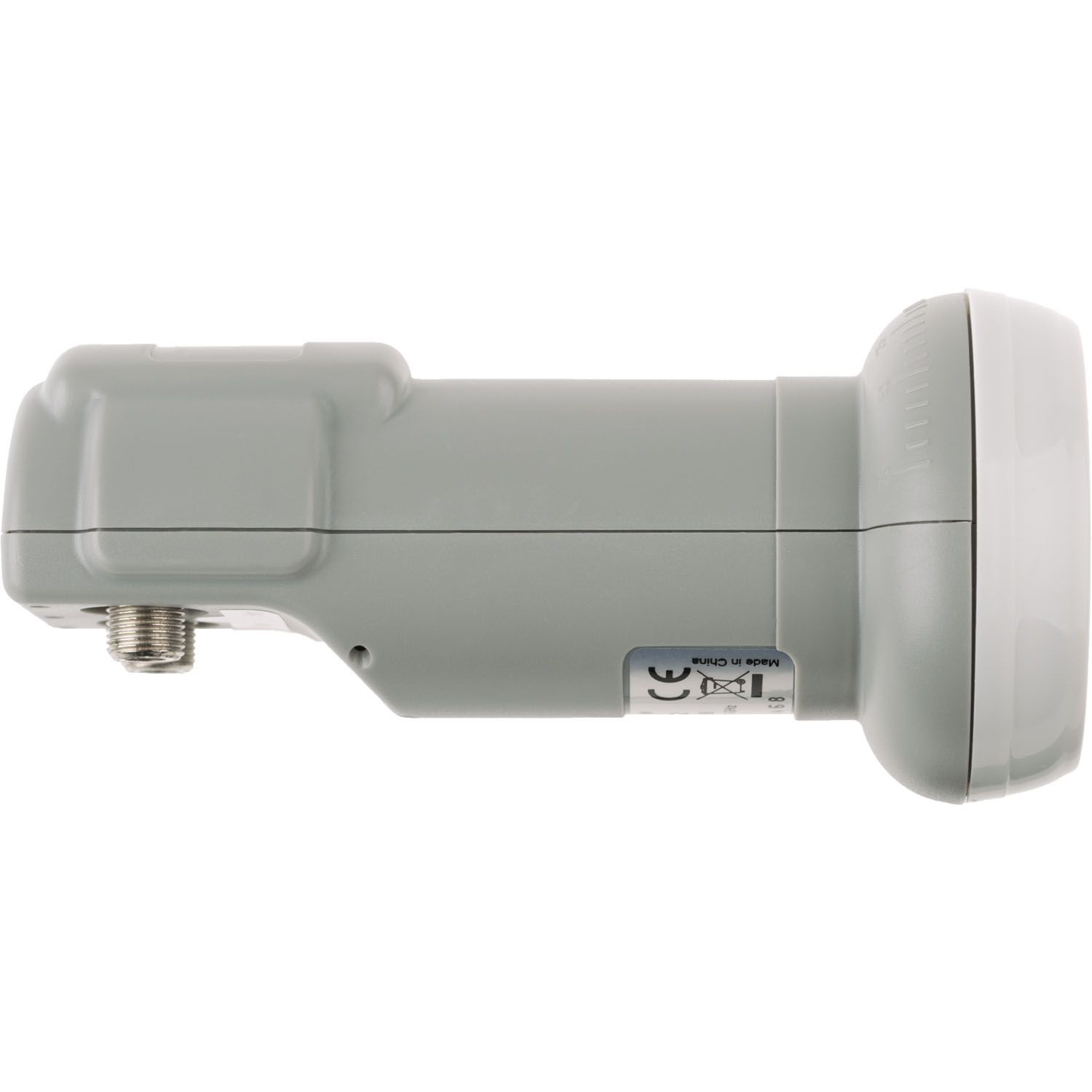

DUR-line +Ultra WB2 - Wideband LNB

Wideband LNB mit 1x Horizontal-Wide und 1x Vertikal-Wide Ausgang
Artikelnummer: 24461
EAN: 4260165025256

Highlights:

  • 2 (nur für spezielle Wideband- Multischalter) Anschlüsse ( z.B. DUR-line DCS 552-16 - Einkabellösung)
  • Ausgereifte Technologie für beste Bild- und Tonqualität

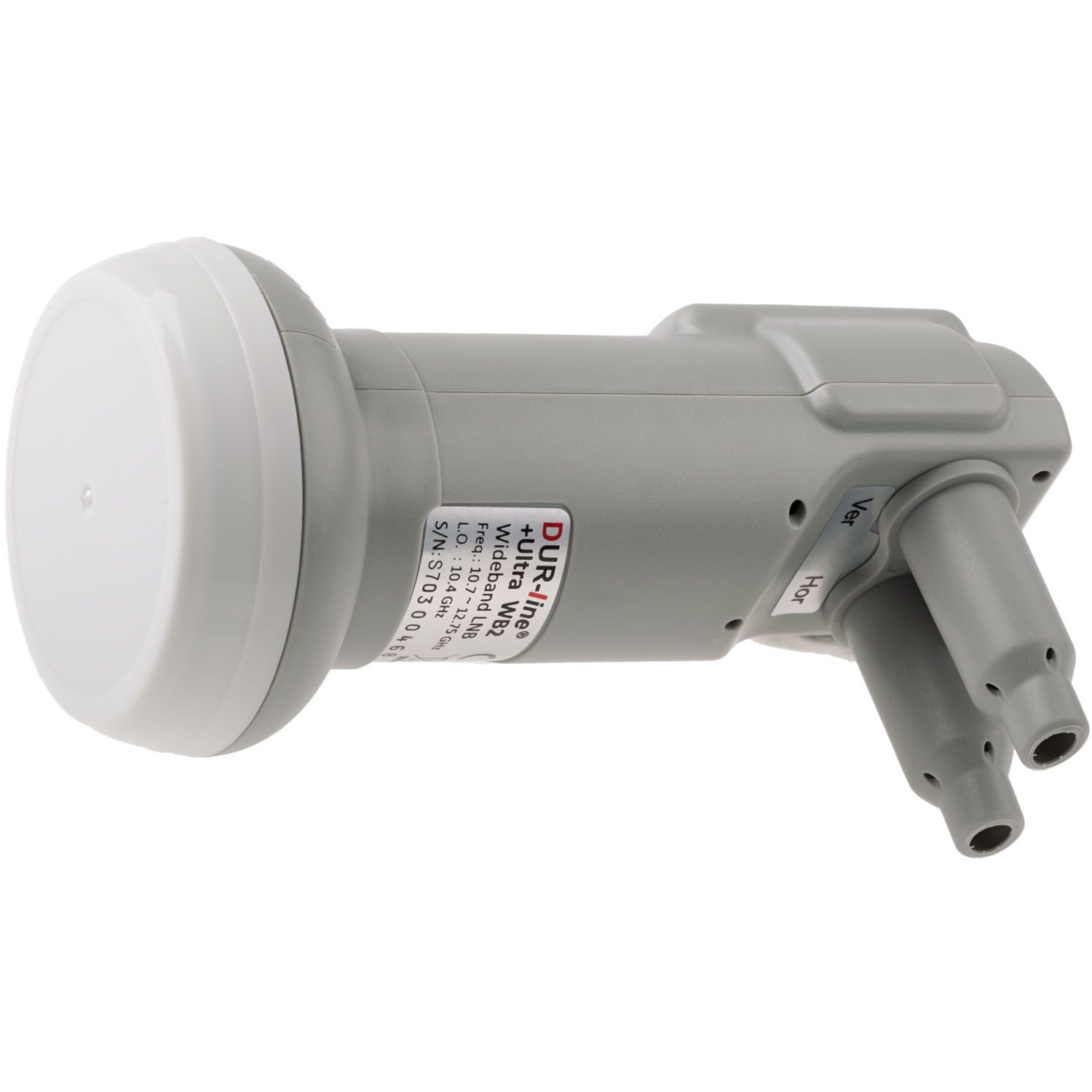

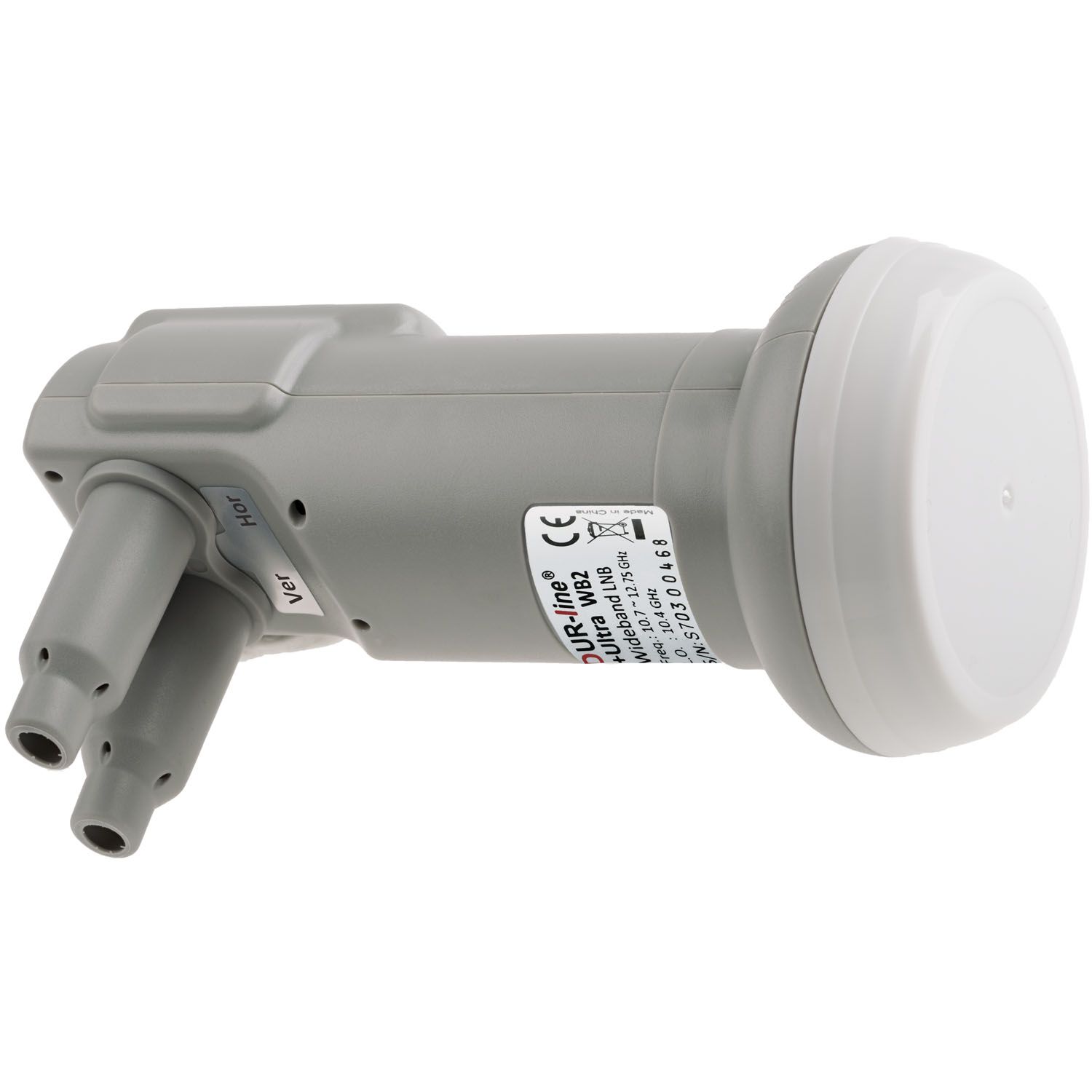

  • Wetterschutz für F-Anschlüsse - Beständig gegen Hitze und Kälte
  • niedriges Rauschmaß
  • Geringe Stromaufnahme
  • Signalverstärkung 55 dB(Typ)
  • Hochwertige Resonatoren, extrem rauscharmen Transistoren und ausgefeilten Produktionstechnologie sorgen für beste Bild- und Tonqualität

Das DUR-line® +Ultra WB2 Wideband LNB gehört zu der neuesten Generation von LNBs.
Statt der bisherigen vier Ausgänge für die einzelnen Ebenen werden hier nur noch zwei Ausgänge benötigt.
Bei diesem neuartigen LNB wird pro Ausgang jeweils das komplette vertikale bzw. horizontale Band (High und Low) übertragen.
Somit werden pro Satellit nur noch zwei Ableitungen von der Antenne bis zum Multischalter benötigt.
Damit diese Technik genutzt werden kann muss der Multischalter mit den entsprechenden Wideband-Eingängen ausgerüstet sein.
(z.B. DUR-line® DPC-32 K Wideband Einkabellösung für 32 Teilnehmer, Art.-Nr. 13240)

ACHTUNG: Kein Twin-LNB (Betrieb nur mit Wideband Multischalter)

Anschlussbeispiel:


Technische Daten:

Frequenzbereich (Eingang)
Frequency Range (Input)
10.7 ~ 12.75GHz
Frequenzbereich (Ausgang)
Frequency Range (Output)
300 ~ 2350MHz
Stehwellenverhältnis (Ausgang)
VSWR (Output)
2.5:1 (Max.) bei Raumtemperatur/
@ Room Temperature
Oszillator Frequenz
LO. Frequency
10.4GHz
± 1MHz (Max.) @ Room Temperature
± 3 MHz (Max.) @ -40°C ~ +60°C
-50dBc/Hz@ 1KHz (Max.)
-75dBc/Hz@10KHz (Max.)
-95dBc/Hz@100KHz (Max.)
Verstärkung / Gain Conversion Gain: 55dB (Typ.)
Gain Variation (P-P): 5dB (Typ.)
Gain Flatness (across any 26MHz): ± 0.5dB (Typ.)
Noise Figure: 0.7dB (Typ.)
Image Rejection: 40dB (Min.)
Betriebstemperaturbereich
Operating Temperature Range
-40°C  ~  +60°C
Stromaufnahme
Current Consumption
100mA (Max.)
Betriebsspannung
Operating Voltage
10 ~ 14VDC
  • Mengeneinheit 1 Stück
  • Verpackungseinheit (VPE) 90 Stück pro Karton
  • Abmessungen 6,5cm x 6,5cm x 12,3cm
  • Volumen 519,675 cc
  • Gewicht 170 g
  • EAN 4260165025256
  • UVP 27,90 €
