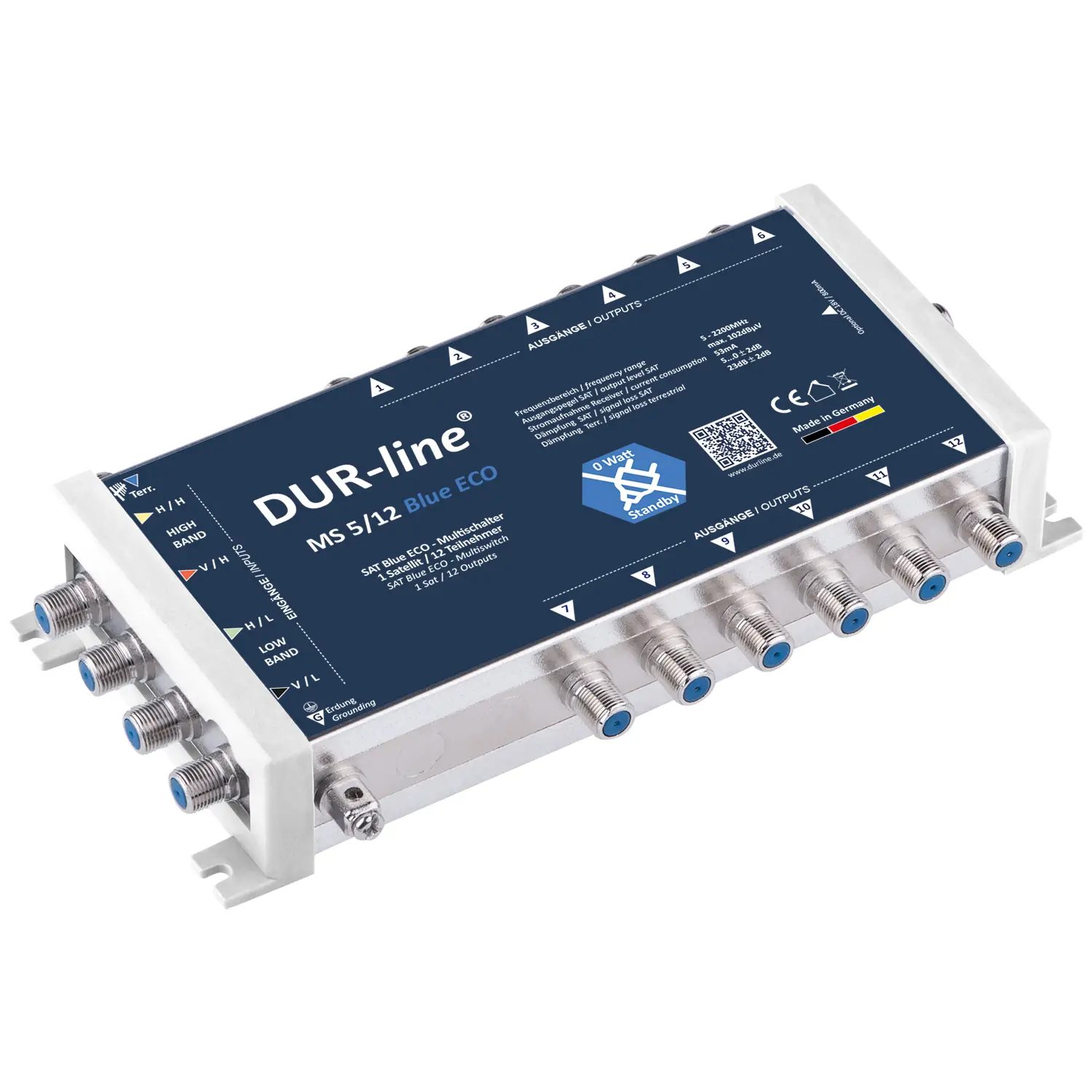

DUR-line MS 5/12 Blue ECO – Multischalter
- Zwölf Dosen ohne Steckdose – sechs Wohnungen mit je zwei Anschlüssen, gespeist von den Receivern
- Ein Quattro-LNB genügt – alle 12 Dosen bekommen die vier Ebenen, typischerweise von Astra 19,2° Ost
- Strombudget planbar – 43 mA Eigenbedarf am Quattro-LNB, 53 mA am Quad-LNB mit 22-kHz-Generator
- Kein 230-V-Anschluss nötig – keine Steckdose am Montageort, optional NT 18-1200 F bei sehr langen Leitungen
- DVB-T2 und UKW inklusive – Terrestrik 5 bis 862 MHz an allen 12 Dosen, Rückkanal 5 bis 65 MHz
- Pegel für lange Wege – 5…1 dB ±2 dB Durchgangsdämpfung Sat, 23 dB terrestrisch, max. 101 dBµV
- Dachboden-tauglich – −20 °C bis +70 °C, kurzschlussfestes Druckgussgehäuse mit 255 × 145 × 45 mm
- Direkt vom Hersteller – Made in Germany, Rückfragen zu Pegel und Verkabelung beantworten wir Ihnen ohne Umweg über einen Zwischenhändler
Produktinformationen "DUR-line MS 5/12 Blue ECO – Multischalter"

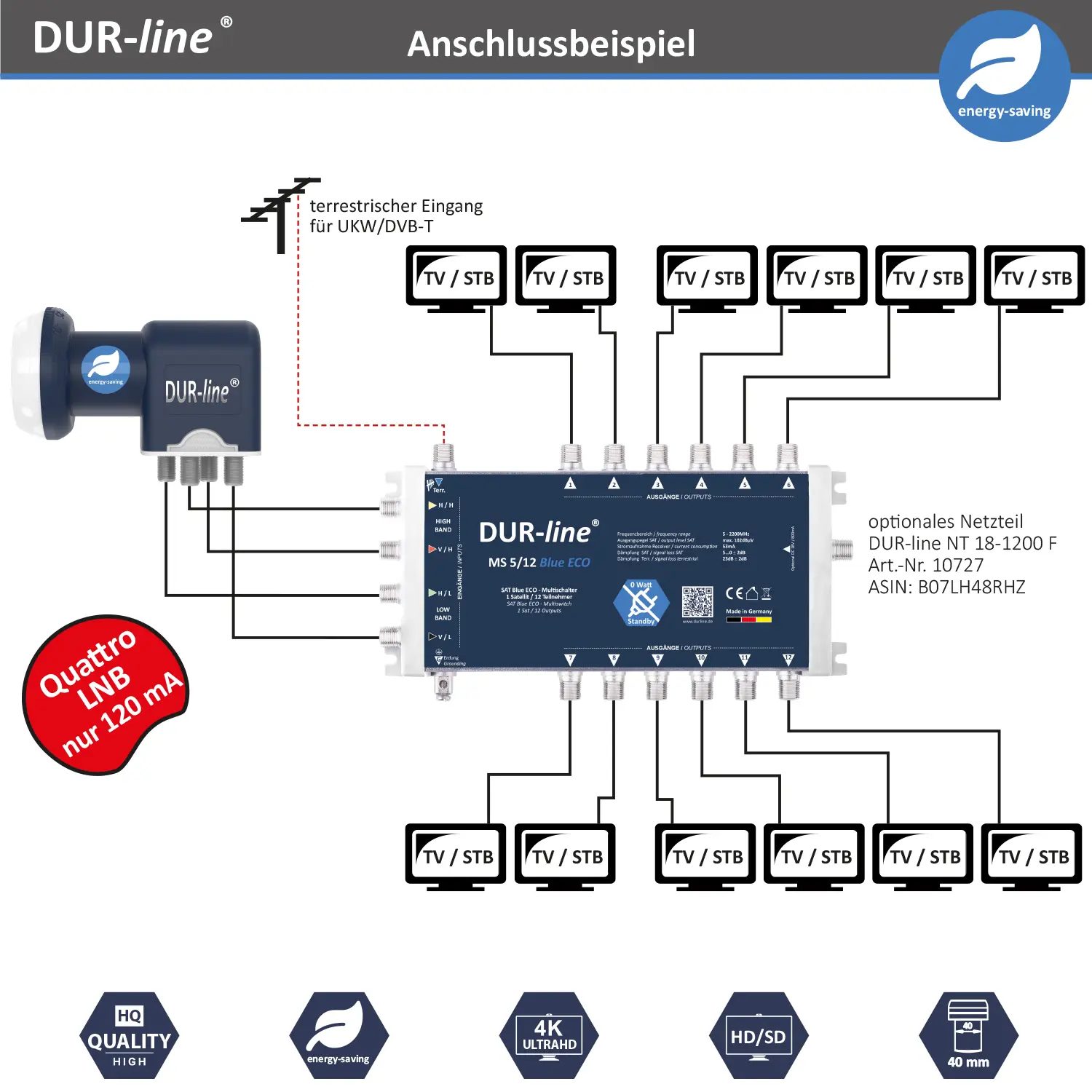

Mit dem DUR-line MS 5/12 Blue ECO planen Sie 12 Anschlüsse auch dort, wo am Montageort keine Steckdose sitzt: Gespeist wird der Multischalter von den angeschlossenen Receivern, und sobald der letzte Teilnehmer abschaltet, liegt sein Verbrauch bei 0 Watt. Zwölf Ausgänge versorgen sechs Wohnungen mit je zwei Dosen aus einer Sat-Anlage.
Quattro oder Quad
Am Quattro-LNB braucht der MS 5/12 Blue ECO selbst nur 43 mA. Hängt er an einem bereits montierten Quad-LNB, arbeitet sein 22-kHz-Generator mit, dann sind es 53 mA, weil der Schalter dem LNB die gewünschte Ebene selbst mitteilt.
Montage und Praxis
Prüfen Sie bei zwölf Anschlüssen die Leitungslängen: Am Receiver sollten 55 bis 65 dB anliegen. Für eine deutlich weiter entfernte Wohnung gleicht eine Dose mit passender Anschlussdämpfung den Unterschied aus.
Technische Daten
| Typ | MS 5/12 Blue ECO (Art. 13106) |

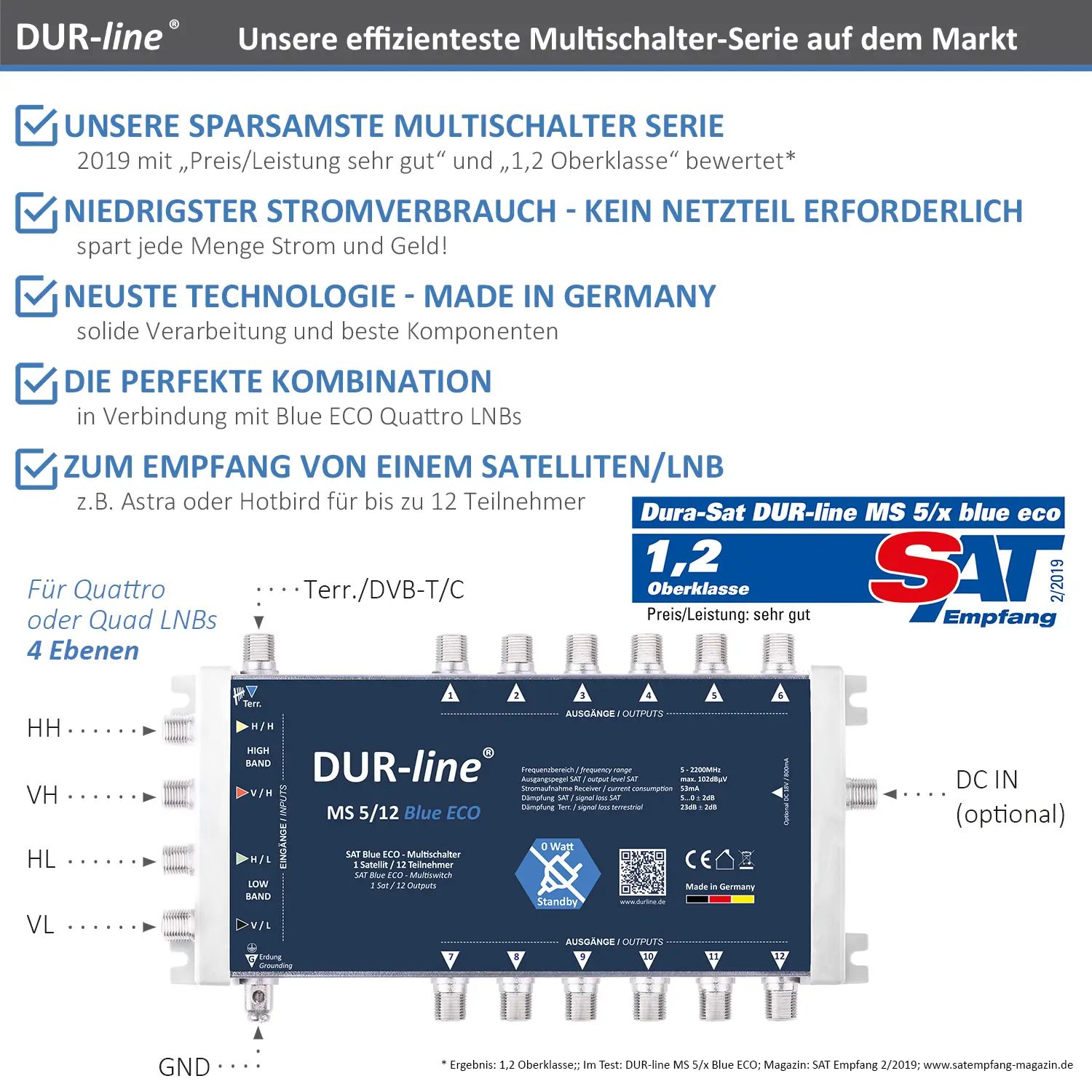

| Eingänge | 4 × Sat und 1 × terrestrisch |
| Teilnehmerausgänge | 12 |
| Geeignete LNB | Quattro-LNB, über den 22-kHz-Generator auch Quad-LNB |
| Frequenzbereich Sat | 950–2400 MHz |
| Frequenzbereich terrestrisch | 5–862 MHz, Rückkanal 5–65 MHz |
| Durchgangsdämpfung Sat | 5…1 dB ±2 dB |
| Durchgangsdämpfung terrestrisch | 23 dB ±2 dB |
| Max. Ausgangspegel Sat | 101 dBµV (IMD3 35 dB) |
| Schaltkriterien | 14/18 V (vertikal/horizontal), 0/22 kHz (Low-/High-Band) |
| Stromversorgung | über die angeschlossenen Receiver, optional Netzteil 18 V |
| Stromaufnahme | 43 mA am Quattro-LNB, 53 mA am Quad-LNB |
| Standby | 0 Watt |
| Betriebstemperatur | −20 °C bis +70 °C |
| Abmessungen (B × H × T) | 255 × 145 × 45 mm |
| Gehäuse | Druckguss, kurzschlussfest |
Gefertigt in Deutschland, Support direkt vom Hersteller. Weitere Modelle für Ihre Anlagenplanung finden Sie in der Kategorie Multischalter & Kaskaden.
| Satelliten | 1 |
|---|---|
| Teilnehmer | 12 |
| Serie | MS Blue ECO |
| Verteilprinzip | Direktanschluss (Legacy) |

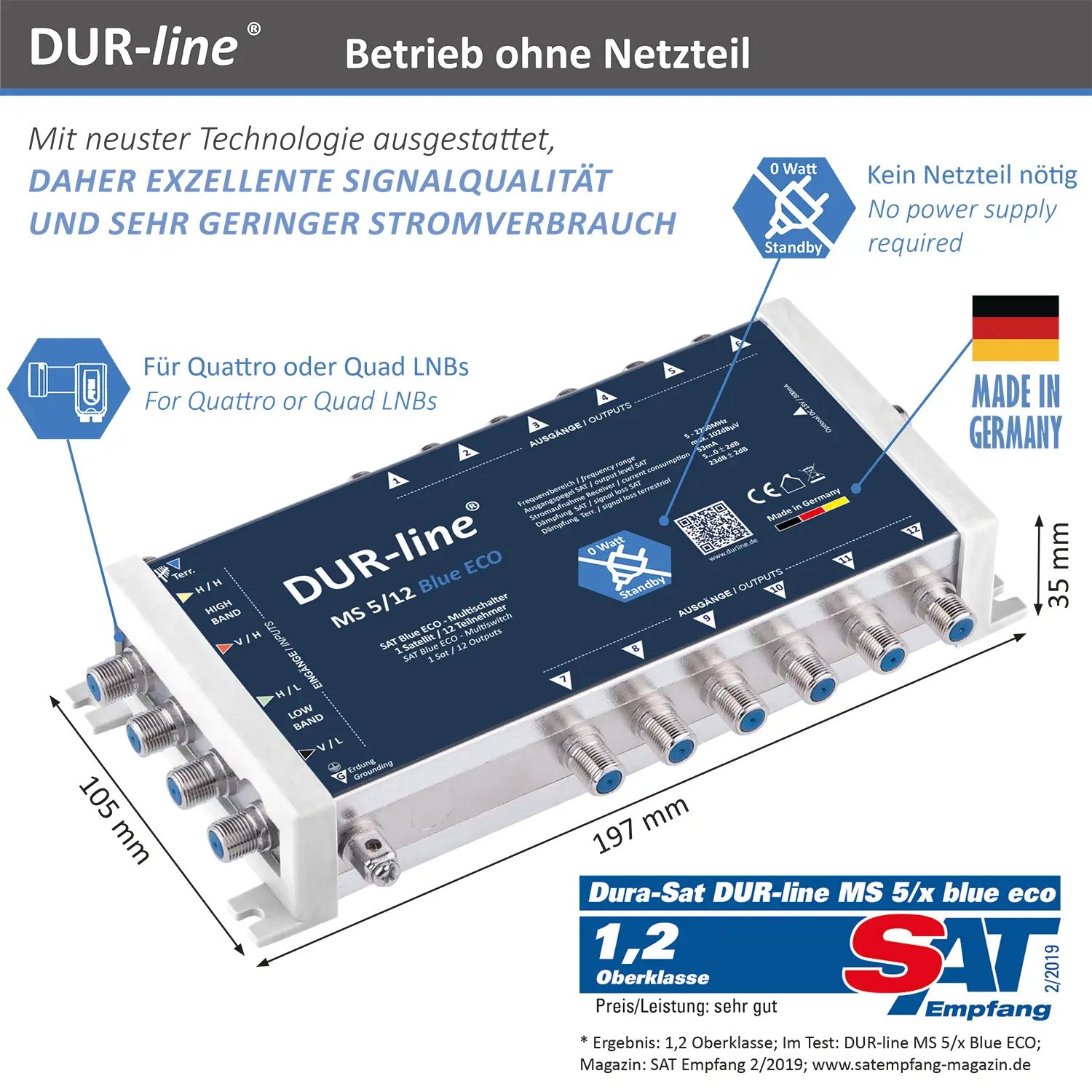

| Abmessungen (L × B × H) | 197 × 105 × 35 mm |
| Gewicht | 450 g |
