Unicable System für 8 Teilnehmer

Damit steht für sehr viele Häuser mit klassischer Verkabelung in Baumstruktur ein System zur Verfügung, das den individuellen Empfang aller Programme einer Satellitenposition ermöglicht.

Bei der Unikabel - Technik werden komplette Transponder in eine neue Zwischenfrequenz umgesetzt, die vom jeweils fest zugeordneten Receiver empfangen wird. Eine Transponder Auswahl erfolgt zwischen Receiver und LNB (bzw. Unikabel - Umsetzer) per Steuersignal. Für den Benutzer bedeutet dies: Auswahl und Verfügbarkeit aller Programme wie bei einer herkömmlichen Sternverteilung.

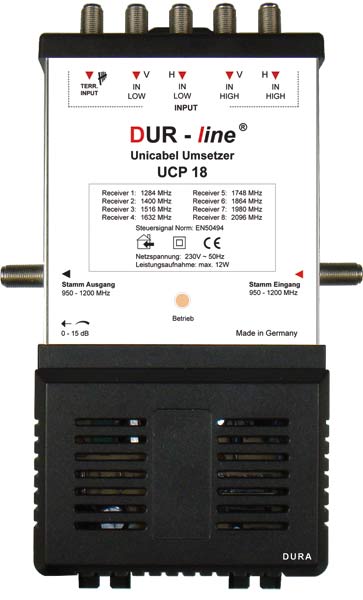

Das Einkabelsystem UCP18 nutzt zur Umsetzung den Frequenzbereich von 1200–2150MHz. Der freie Frequenzbereich von 950–1200 MHz kann genutzt werden, um weitere Frequenzen in das Kabel einzuspeisen, die allen Teilnehmern zugänglich sind, und nicht durch das Umschaltprotokoll geändert werden können. Dies können zum Beispiel 2 Transponder einer anderen Satellitenposition sein. Die Frequenzbereiche 47-860MHz und 1200-2150MHz dürfen durch die zusätzliche Einspeisung nicht benutzt werden!

Mit Hilfe von handelsüblichen Mehrfach – Verteilern mit Diodenentkopplung können die Signale vom LNB auf die Eingänge mehrerer Unikabel – Umsetzer verteilt werden, so dass mehrere Stämme im System jeweils bis zu 8 Teilnehmer mit den Empfangssignalen ver-sorgen können.
