| Produktinfos | |||||||||
|
|||||||||

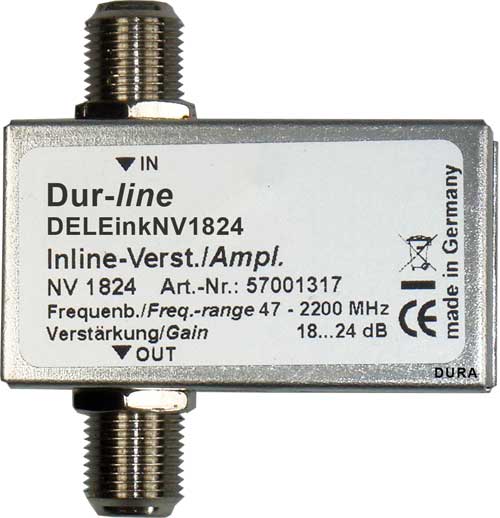

Technische Spezifikationen DELEinkNV1824D
| Einheiten | min. | typ. | max. | Bemerkungen | |
| Frequenzbereich | MHz | 47-2200 | |||
| Verstärkung | dB | 17..23 | 18..24 | 47..2200 MHz | |
| Frequenzgang | dB | ±0,5 | ±0,7 | ||
| Schräglage zwischen 47 MHz und 2200 MHz | dB | 4 | 6,0 | 6,5 | |
| Dämpfung einstellbar | dB | 0...9 | 0...10 | 0…11 | |
| Rückflussdämpfung Eingang | dB | 14..10 dB bei 47 bis 862 MHz 15..8 dB bei 950 bis 2200 | |||
| Rückflussdämpfung Ausgang | dB | 14..10 dB bei 47 bis 862 MHz 15..8 dB bei 950 bis 2200 | |||
| Ausgangspegel DIN 45004A1 (IMA 2. Ordnung, - 60 dB) |
dBµV | 98 | 105 | 108 | bis 862 MHz |
| Ausgangspegel DIN 45004B (IMA 3. Ordnung, - 60 dB) |
dBµV | 110 | 113 | 116 | bis 862 MHz |
| Ausgangspegel (IMA 3. Ordnung, - 35 dB) |
dBµV | 114,5 | 116 | 116,5 | 950 bis 2080 MHz |
