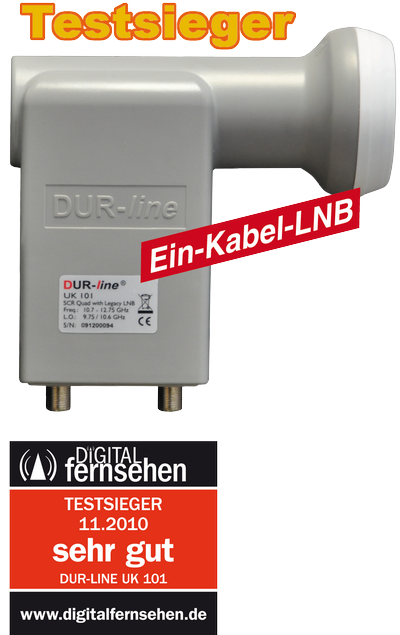

DUR-line Unicable LNB für 4 Teilnehmer in einer Leitung + 1 x zusätzlichen Legacy Ausgang. Testsieger "Sehr gut"

DUR-line Unicable LNB für 4 Teilnehmer in einer Leitung + 1 x zusätzlichen Legacy Ausgang. Testsieger Sehr gut"Testsieger" von Durline. Bestes LNB im Test. Hochwertiges Uni Kabel LNB für 4 Teilnehmer in 1 Leitung mit zusätzlichen (Legacy) Ausgang. Mit dem zusätztichem Legayc Ausgang kann auch ein Sat Receiver der keine Unicable Steuerung hat verwendet werden.

Art.Nr.:24440



scr_2_wetterschutz_unicable-large.png                          Unicable LNB     4 + 1 = bis 5 Teilnehmer

 sky_zertifiziert-medium-2.png             testsieger_dur-line-uk-101-medium.gif



"Testsieger" DUR-LINE UK 101. Bestes LNB im Test. Im Empfang erreichte dieses LNB 46,5 von 50 Punkten.

Die Vorteile dieser Unicable LNB`s  liegen im Legacy und im Unicable Ausgang. Über den Legacy Ausgang kann zusätzlich 1 Teilnehmer das komplette Sat Programm auch mit einem alten Receiver empfangen. Über den Unicable Ausgang können bis zu 4 Teilnehmer an 1 Leitung angeschlossen werden. Das LNB stellt 4 verschiedene umgesetzte Ausgangsfrequenzen zur Verfügung. Diese sind  fast allen  neuen Receivern vorprogrammiert und müssen nur noch zugeordnet werden.



Uni Ein Kabel LNB

Mit diesem neuen Uni Ein Kabel LNB erhalten Sie die Möglichkeit zeitgleich vier Teilnehmer über ein Koaxkabel + einen fünften Teilnehmer über den zweiten Ausgang (Legacy-Ausgang) zu versorgen.
Über den zusätzlichen Legacy Ausgang kann 1 Teilnehmer das komplette SAT Programm auch mit einem alten Receiver empfangen.
Dabei stehen sämtlichen Teilnehmern alle Programme  sowie das gesamte Frequenzspektrum eines Satelliten zur Verfügung.
Das LNB kann außer für Astra, auch für andere Satelliten eingesetzt werden.
Das LNB stellt 4 verschiedene umgesetzte Ausgangsfrequenzen zur Verfügung.
Ausgangsfrequenzen SAT-CR:  1210 MHZ, 1420 MHz, 1680 MHz, 2040 MHz.
Diese sind auf fast allen  neuen Receivern vorprogrammiert und müssen nur noch zugeordnet werden.
Kabellängen bis zu 40 m können mit einem hochwertigen Koaxkabel (z.B. Koax95) ohne Verstärker realisiert werden.
Zur Steuerung des LNBs müssen die angeschlossenen Satellitenreceiver das Satellite Channel Routing (SCR/CSS-Steuerbefehlen nach EN50494) bzw. den Unicable Befehlssatz unterstützen.
Zur weiteren Verteilung werden spezielle Durchgangs-Antennensteckdosen benötigt, die Gleichspannung durchlassen und durch Dioden entkoppelt sind.



 Technische Daten:  Uni-Kabel LNB mit 1 x Legacy Ausgang

  Specifications  Legacy Port  SCR Port
 Input Frequency
 Low Band:  10.70 - 11.70 GHz
 High Band: 11.70 - 12.75 GHz

 Output VSWR  2.5 : 1 (max.)
 L.O. Frequency
 Low Band:  9.75 GHz
 High Band: 10.60 GHz

 L.O. Stability
 ± 1.0 MHz (max.) @ 25°C
 ± 2.5 MHz (max.) @ -40°C ~ +60°C
 + 3.0 MHz
 + 4.5 MHz
 Conversation Gain  57 dB (typ.)   65 dB (typ.)
 Gain Flatness  ± 0.5 dB (max.) / 26 MHz
 Cross POL. Isolation  25 dB (typ.)
 Image Rejection  40 dB (min.)
 Output Frequency  Low Band:  950 - 1950 MHz
 High Band: 1100 - 2150 MHz
 1210 MHz
 1420 MHz
 1680 MHz
 2040 MHz
 L.O. Phase Noise
 -55 dBc/Hz @ 1 KHz
 -75 dBc/Hz @ 10 KHz
 -95 dBc/Hz @ 100 KHz

 Polarity Switch Voltage
 10.5 ~ 14.0 V @ VP
 16.0 ~ 21.0 V @ HP
 DiSEqC 2.0
 (ST Command)
 Low/High Band Switching
 Low Band:  0 kHz
 High Band: 22 KHz ± 4 KHz
  DiSEqC 2.0
 (ST Command)
 DC Current Consumption  200 mA (typ.)  300 mA (typ.)
 Operating Temperature  -40°C ~ +60°C
